Edelstahl Drahtseil - Drahtseil Meterware / Spule
Unser Edelstahl-Drahtseil aus A4 1.4401 / AISI316 zertifiziertem Edelstahl Rostfrei® entspricht höchsten Qualitäts-Standards und ist als Drahtseil Meterware bzw. Stahlseil Meterware oder ganze Spule in allen gängigen Durchmessern, Längen und Konstruktions-Ausführungen wie Drahtseil 7x7, Drahtseil 1x19 oder Drahtseil 7x19 erhältlich.
Besonders für Außenbereiche, maritime Umgebungen und Anwendungen mit Feuchtigkeit oder Salzwasser ist Drahtseil aus Edelstahl die überlegene Wahl – dauerhaft korrosionsbeständig, wartungsarm und langlebig. Auf Wunsch fertigen wir alle Drahtseile nach Maß – mit Schlaufe, Öse, Kausche oder Terminals nach Ihren Vorgaben in unserer hauseigenen Werkstatt an.
Ihre Vorteile auf einen Blick:

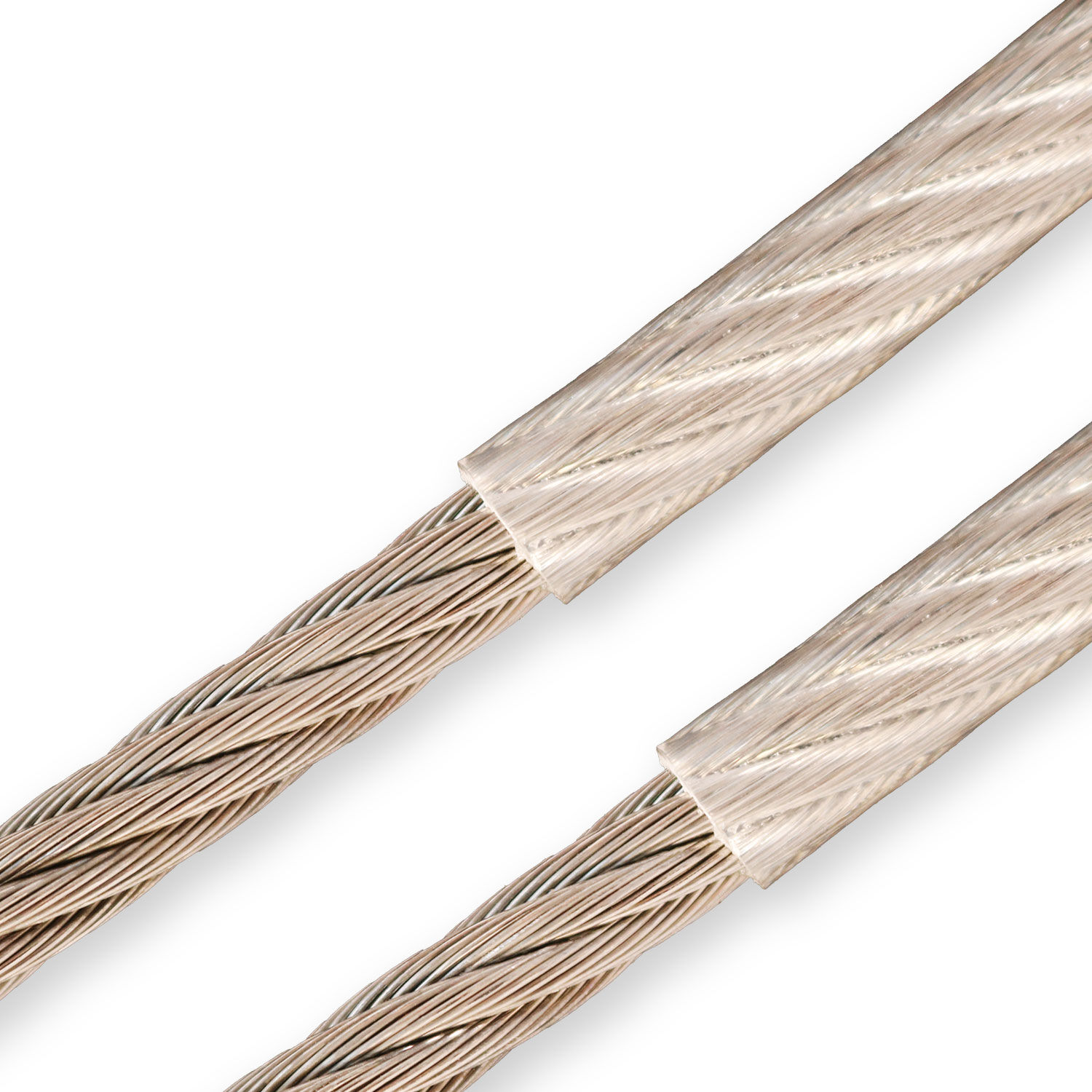

Edelstahl Drahtseil transparent ummantelt PVC - 7x19 sehr flexibel / 4,0 - 10mm ø
Edelstahl Drahtseil transparent ummantelt PVC - 7x7 flexibel / 1,0 - 5,0mm ø
Welche Arten von Drahtseil gibt es?
Edelstahldrahtseil
Drahtseile unterscheiden sich vor allem in Material, Oberfläche und Konstruktion – je nach Einsatzbereich gibt es die passende Ausführung:
Edelstahl-Drahtseile (A4 / 1.4401) – auch als Edelstahl-Stahlseil bezeichnet – sind korrosionsbeständig, wartungsarm und ideal für Außenbereiche, maritime Umgebungen und repräsentative Anwendungen wie Geländer oder Fassaden. Unser Werkstoff Edelstahl Rostfrei® V4A 1.4401 / AISI 316 für unser Stahlseil ist besonders hochwertig, extrem beständig und nachhaltig.

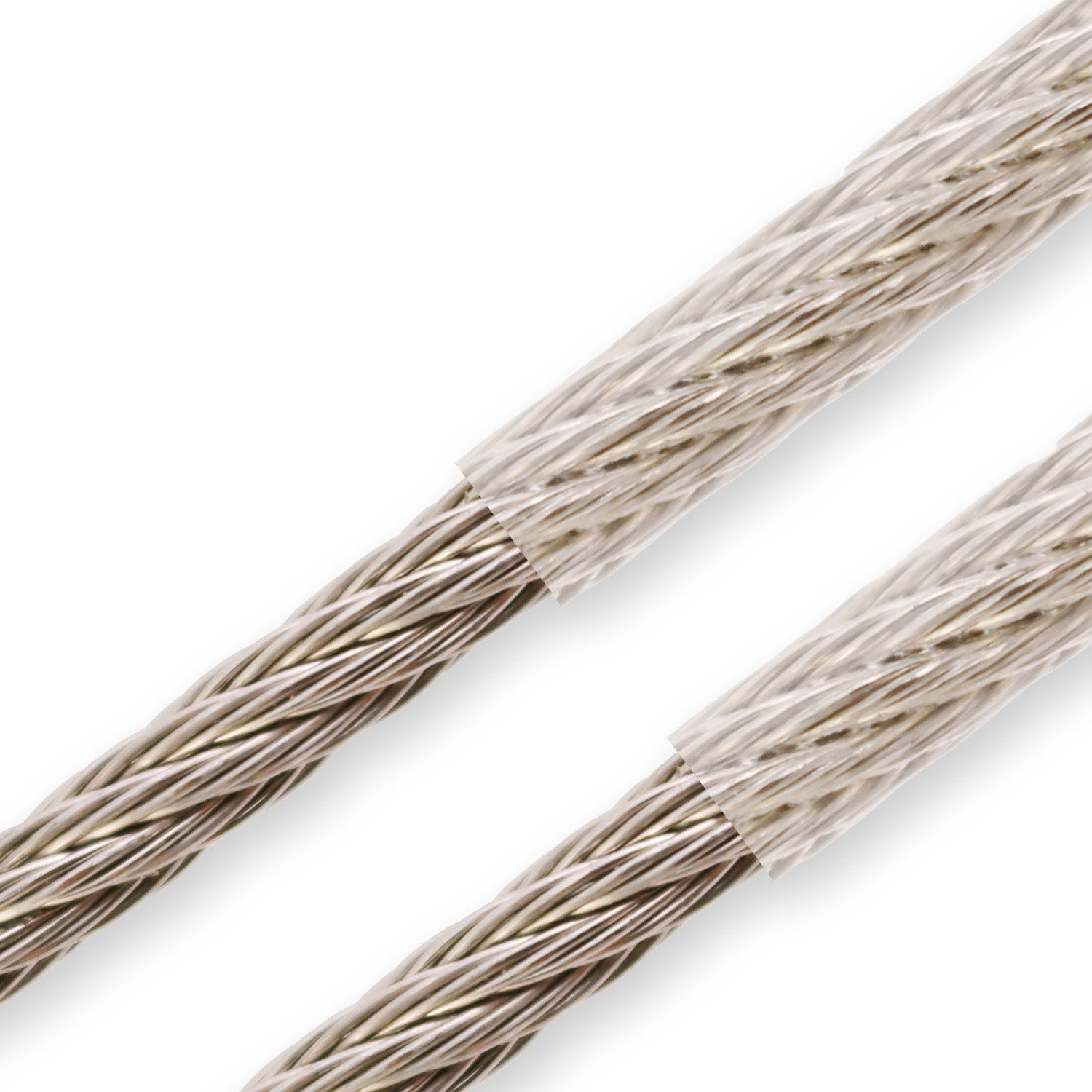

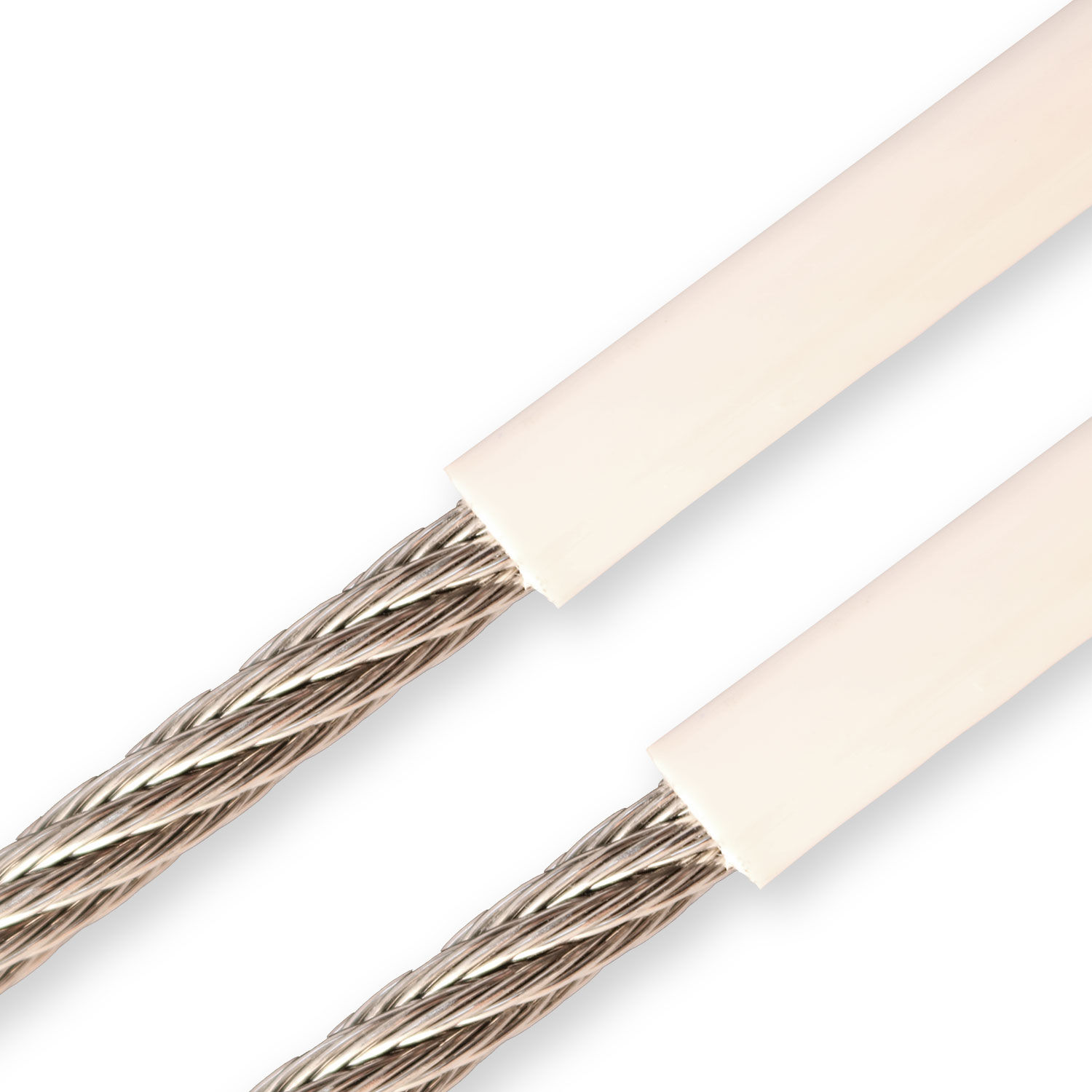

Ummanteltes Drahtseil (PVC Kunststoff)

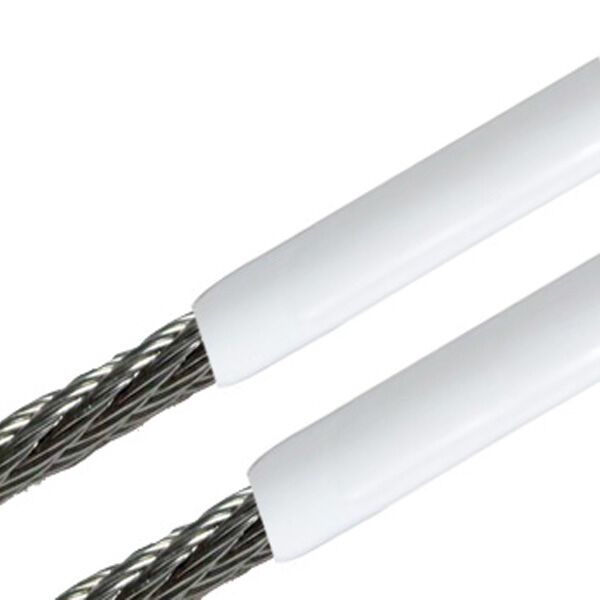

Kunststoffummantelte Edelstahl-Drahtseile – mit transparenter oder weißer/schwarzer PVC-Ummantelung – schützen das Stahlseil zusätzlich vor Abrieb, Feuchtigkeit und mechanischer Beanspruchung.
Sie eignen sich besonders für Ranksysteme, Geländerfüllungen und Abspannungen, bei denen das Seil direkten Kontakt zu anderen Materialien hat oder ein sauberes, glattes Erscheinungsbild gewünscht ist. Die Bruchlasten des ummantelten Drahtseils sind identisch zu den nicht-ummantelten Drahtseilen gleicher Konstruktion

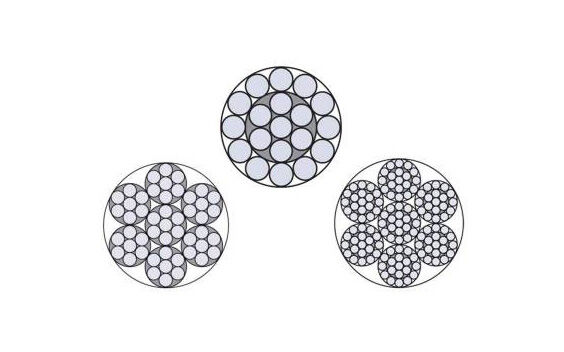

Drahtseil / Stahlseil Konstruktionen im Überblick
Wir führen Edelstahl-Drahtseile als Meterware oder Spule in verschiedenen Konstruktionen.Je mehr Drähte pro Litze, desto flexibler – aber desto geringer die maximale Zugfestigkeit bei gleichem Durchmesser.
Für Geländer und Abspannungen empfehlen wir daher das steife Drahtseil 1x19 oder das vielseitig einsetzbare Drahtseil 7x7, für alles was über Rollen oder Winden läuft, das weiche Drahtseil 7x19.

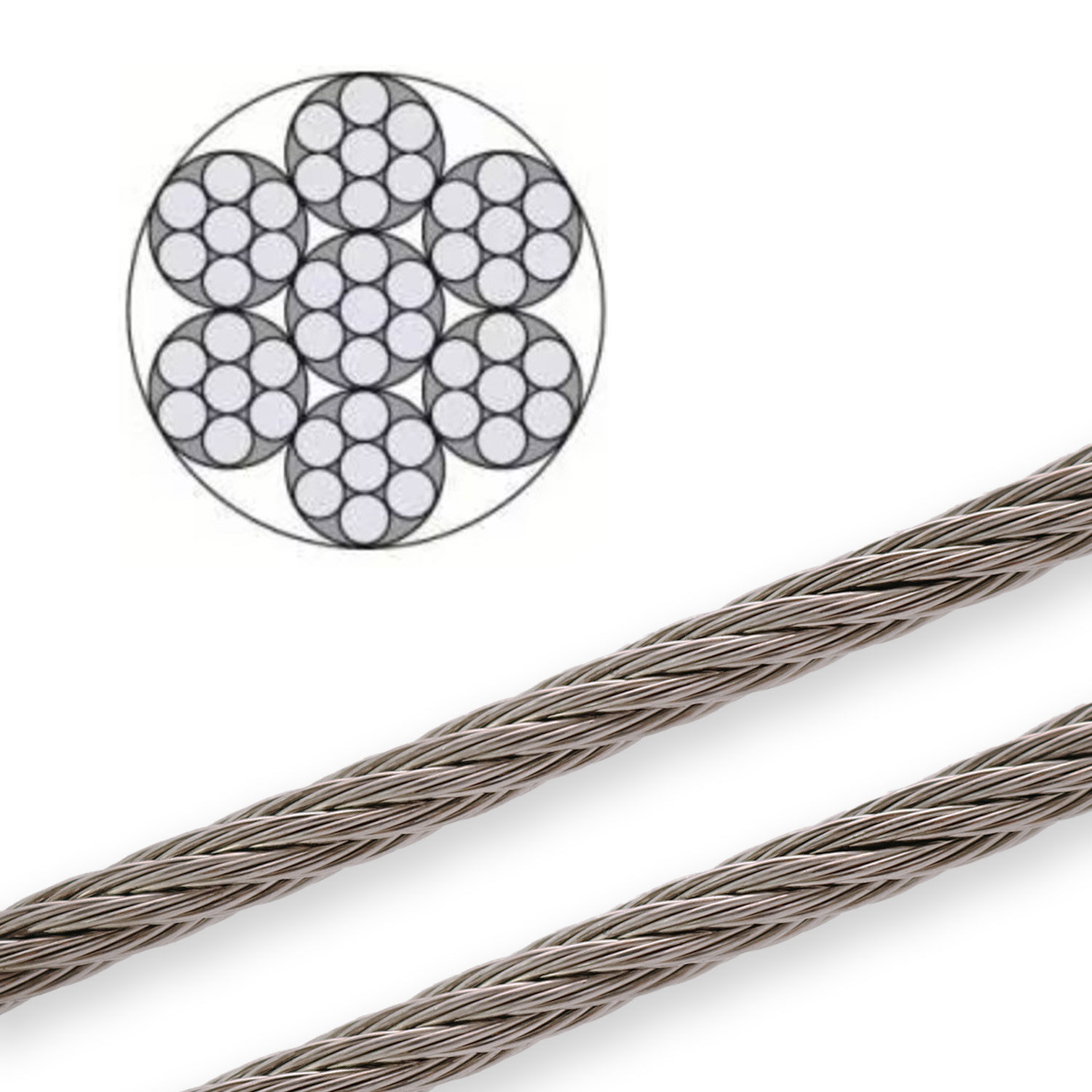

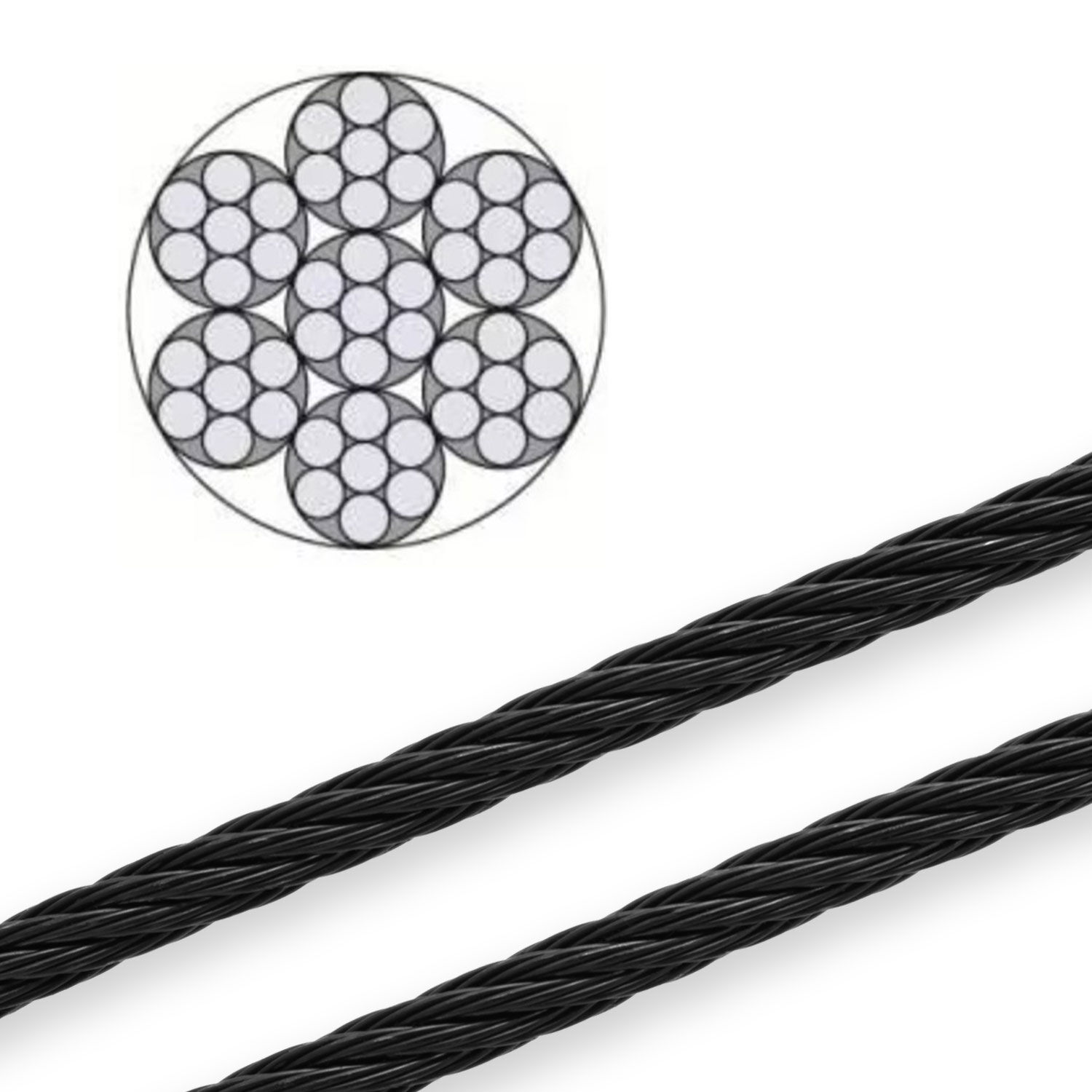

| Konstruktion: 7x7 |
| Aufbau: 7 Litzen, je 7 Drähte |
| Flexibilität: Mittel |
| Typischer Einsatz: Ranksysteme, Abspannungen, Architektur |

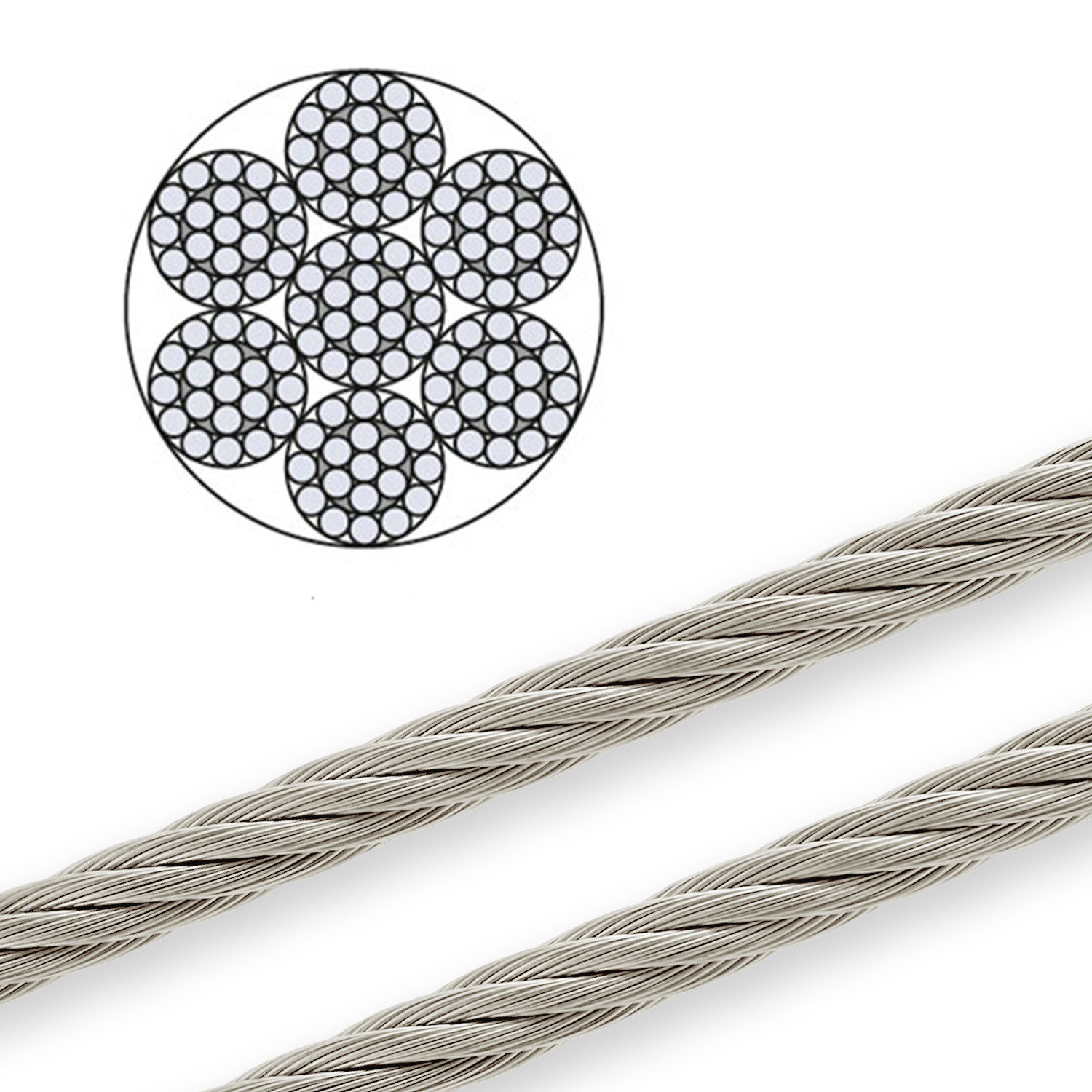

| Konstruktion: 7x19 |
| Aufbau: 7 Litzen, je 19 Drähte |
| Flexibilität: Sehr flexibel, weich |
| Typischer Einsatz: Winden, Steuerseile, laufendes Gut |

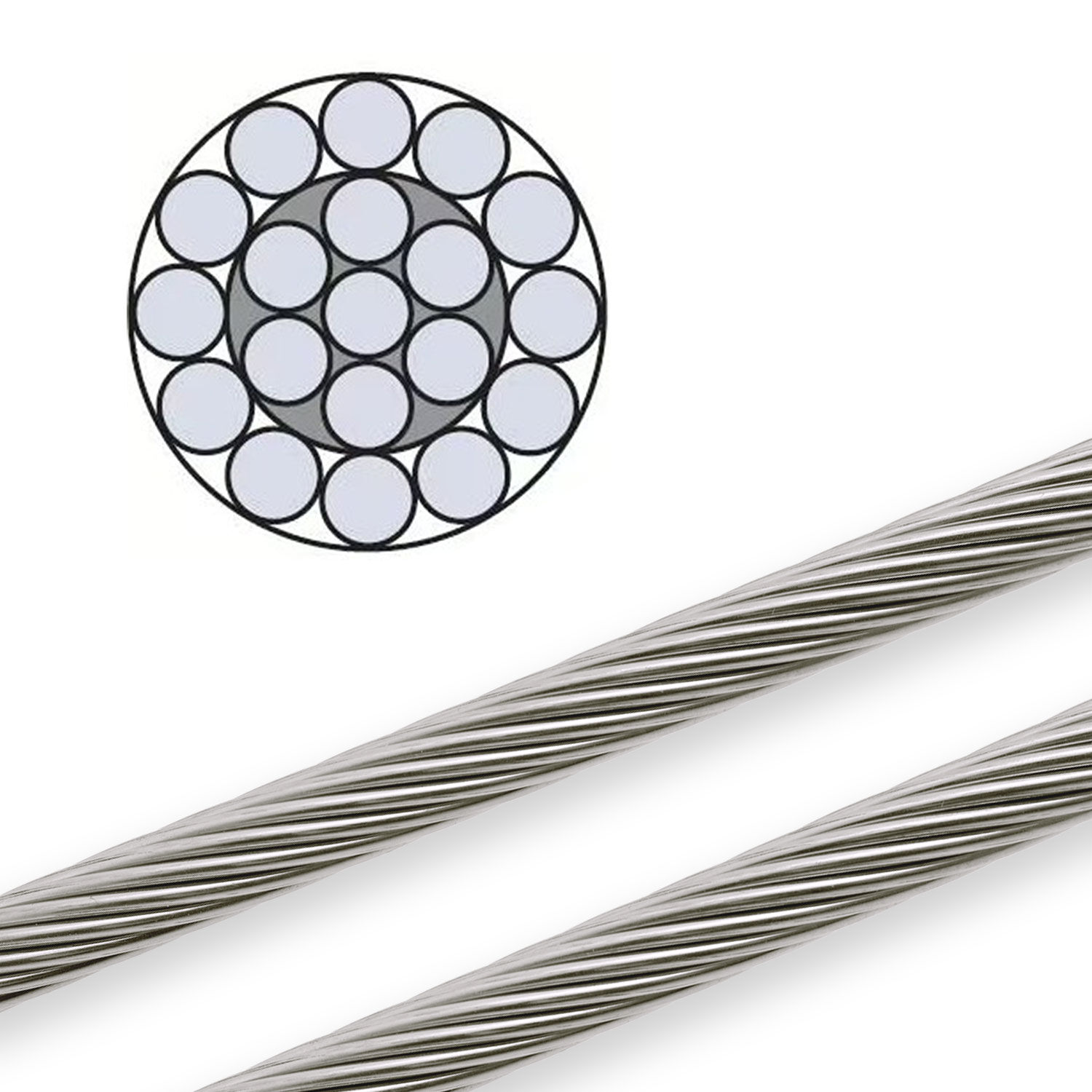

| Konstruktion: 1x19 |
| Aufbau: 1 Litze, 19 Drähte |
| Flexibilität: Steif, hart |
| Typischer Einsatz: Geländer, Abspannungen, Wanten |

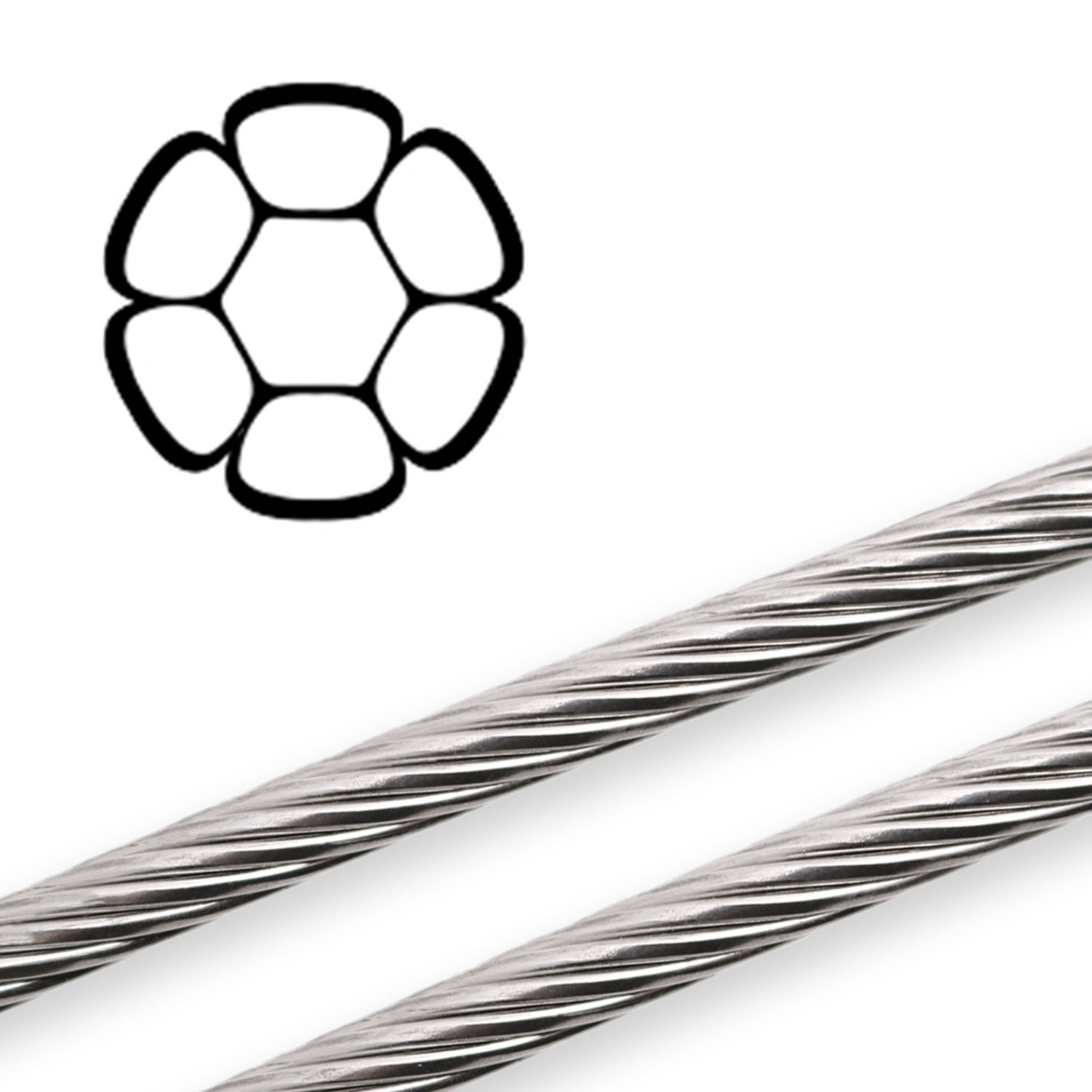

| Konstruktion: 1x7 Python / 1x19 Python |
| Aufbau: 1 Litze, 7 verdichtete Drähte / 1 Litze, 19 verdichtete Drähte |
| Flexibilität: Extrem steif, hohe Festigkeit |
| Typischer Einsatz: Profiwanten, Industrie, hohe Bruchlast |

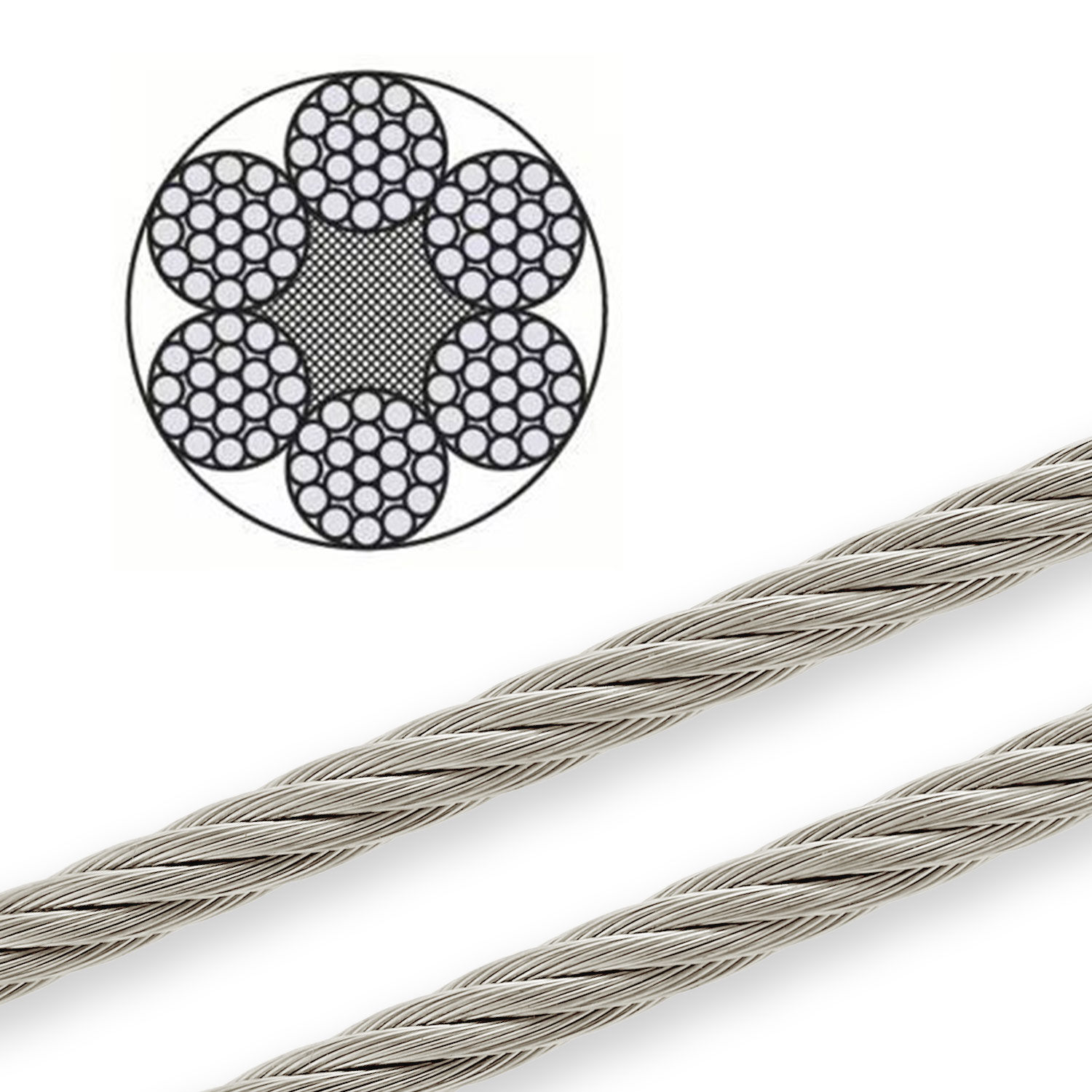

| Konstruktion: 6x19+PP / 8x7+PPC |
| Aufbau: 6 Litzen, 19 Drähte / 8 Litzen, 7 Drähte |
| Flexibilität: mit Kunststoffkern für mehr Flexibilität |

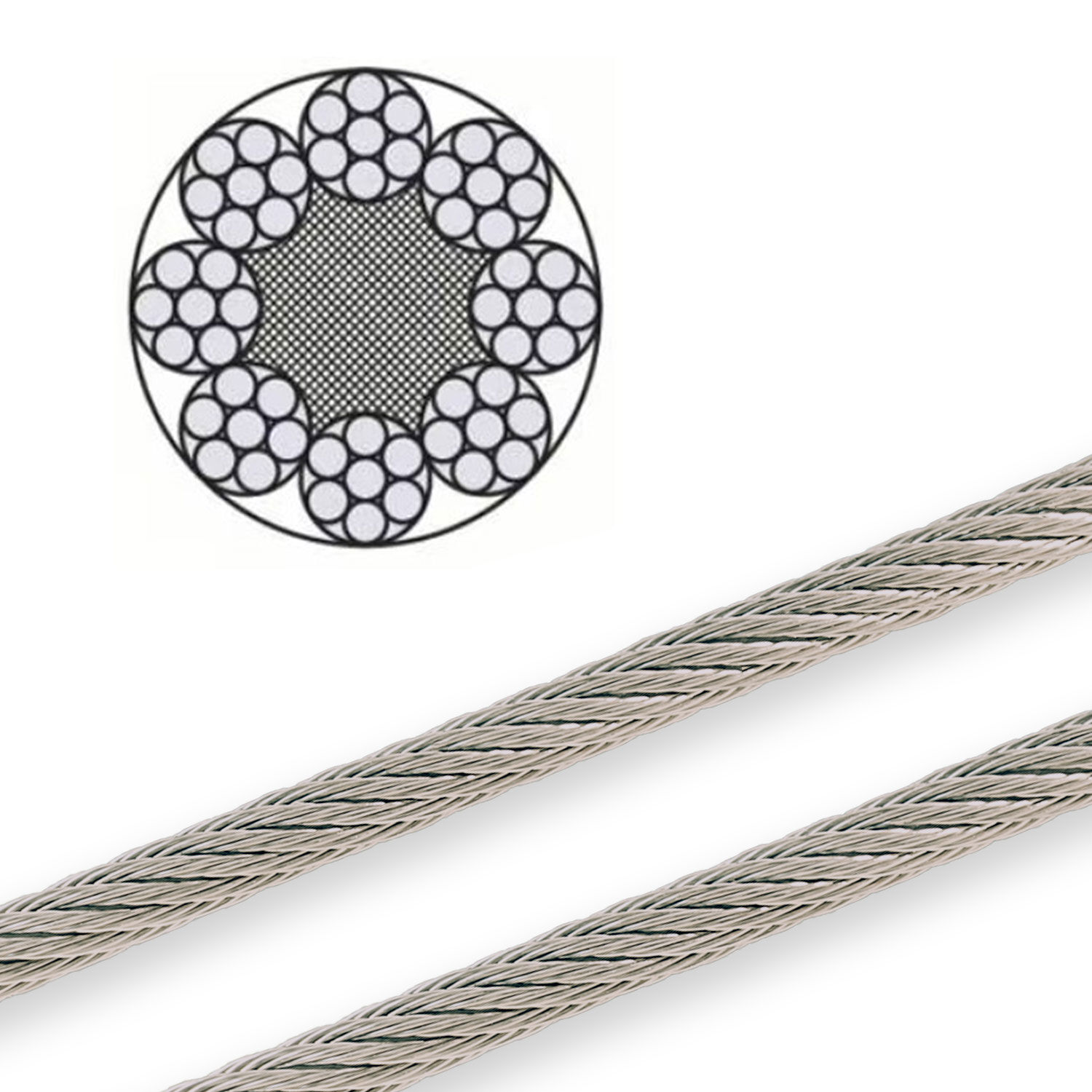

| Typischer Einsatz: Entmistungsseil, Seilschieberanlagen |
Bruchlast, Tragkraft und Sicherheit
Bei der Auswahl des richtigen Edelstahldrahtseils sind entscheidend: Bruchlast, zulässige Arbeitslast und Zugfestigkeit. Im folgenden erläutern wir die Bedeutung und Anwendbarkeit dieser Kennwerte.
Bruchlast
Die Bruchlast (MBL – Minimum Breaking Load) ist die Kraft, bei der das Drahtseil im genormten Zugversuch reißt. Sie ist der wichtigste Vergleichswert zwischen verschiedenen Konstruktionen und Durchmessern – und immer höher als die zulässige Arbeitslast.
Zulässige Arbeitslast
Die zulässige Arbeitslast (SWL – Safe Working Load) ist die maximale Last, die ein Stahlseil im normalen Betrieb sicher tragen darf. Sie ergibt sich aus:
SWL = Bruchlast ÷ Sicherheitsfaktor
Je höher der Sicherheitsfaktor, desto geringer die zulässige Arbeitslast – und desto sicherer der Betrieb. Die Werte für Bruchlasten und Sicherheitsfaktor können Sie weiter unten den jeweiligen Tabellen entnehmen.
Zugfestigkeit
Die Zugfestigkeit ist ein Materialkennwert des Edelstahls und gibt an, wie belastbar der Werkstoff unter Zug ist – unabhängig vom Durchmesser. In der Regel setzen wir AISI 316 Edelstahl ein – in Europa auch als 1.4401 oder V4A bekannt – mit einer Zugfestigkeit von 1770 N/mm². Dieser Werkstoff gilt als der Goldstandard für korrosionsbeständige Drahtseile im Außen- und Marinebereich. Bei speziellen Anforderungen sprechen Sie uns gerne an.
Wie viel Bruchlast hat unser Drahtseil?
| Durchmesser | 7 × 19 ¹ | 7 × 7 ¹ | 1 × 19 ¹ | Python ² |
|---|---|---|---|---|
| 0,5mm | - | 12kg | - | - |
| 0,8mm | - | 34kg | - | - |
| 1mm | - | 60kg | 80kg | - |
| 1,25mm | - | 89kg | - | - |
| 1,5mm | 120kg | 130kg | 180kg | - |
| 2mm | 210kg | 230kg | 330kg | - |
| 2,5mm | 330kg | 360kg | 520kg | 650kg |
| 3mm | 480kg | 510kg | 750kg | 890kg |
| 4mm | 850kg | 910kg | 1340kg | 1580kg |
| 5mm | 1330kg | 1430kg | 2100kg | 2560kg |
| 6mm | 1910kg | 2060kg | 3020kg | 3710kg |
| 7mm | - | - | 4120kg | 5030kg |
| 8mm | 3390kg | 3670kg | 5380kg | 6430kg |
| 10mm | 5310kg | 5740kg | 8400kg | 9680kg |
| 12mm | 7650kg | 8270kg | 12100kg | 14000kg |
| 14mm | 10410kg | - | - | - |
¹ Bruchlastwerte gelten identisch auch für die ummantelte Ausführung.
² Python-Konstruktion: 2,5–4mm = 1×7 / ab 5mm = 1×19
Bruchlast für Drahtseil mit Fasereinlage (PPC, z.B. für Entmistungsanlagen)
| Durchmesser | 6 × 19 + PPC | 8 × 7 + PPC |
|---|---|---|
| 8mm | 3.150kg | 3.360kg |
| 10mm | 4.920kg | 5.250kg |
Welchen Sicherheitsfaktor soll ich verwenden?
Der Sicherheitsfaktor hängt von der Anwendung ab. Als Orientierung gelten folgende Richtwerte:
| Anwendung | Empfohlener Sicherheitsfaktor |
|---|---|
| Statische Abspannungen, Geländer | 4:1 |
| Allgemeine Hebearbeiten | 5:1 |
| Kritische Hebearbeiten, Personensicherung | 7:1 oder höher |
ℹ️ Hinweis: Für sicherheitsrelevante Anwendungen wie Hebe- und Fördertechnik gelten gesetzlich vorgeschriebene Sicherheitsfaktoren nach DIN EN 13414 und DGUV Vorschrift 54. Sprechen Sie uns an – wir helfen Ihnen bei der richtigen Auswahl.
Konfektionierung nach Maß – aus eigener Werkstatt
Sie benötigen ein konfektioniertes Edelstahl-Drahtseil auf Maß? Wir konfektionieren alle Drahtseile in allen Durchmessern und Konstruktionen – einseitig oder beidseitig – nach Ihren genauen Vorgaben in unserer hauseigenen Werkstatt. Folgende Ausführungen sind möglich:
- Schlaufe / Öse – professionell verpresste Schlaufe am Seilende, belastbar, langlebig und formstabil unter dauerhafter Zugkraft

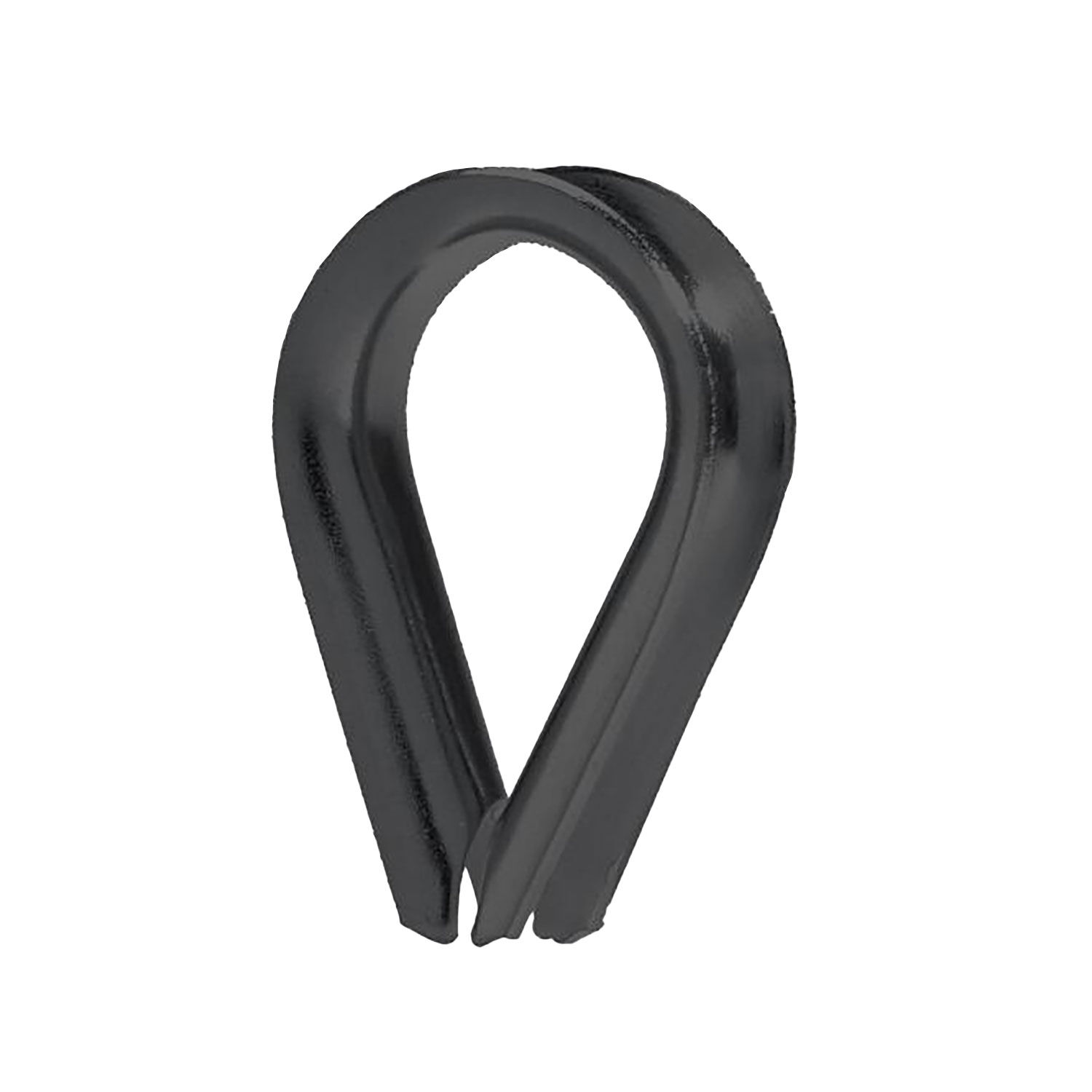

- Kausche – Schlaufe mit eingesetzter Metallkausche für erhöhte Belastbarkeit und Schutz des Seils am Umkehrpunkt
- Terminals – wir führen alle gängigen Ausführungen für Architektur, Geländerbau, Maschinenbau und maritime Anwendungen
Anwendungsbereiche aus der Praxis
Edelstahlseile sind aus vielen Bereichen nicht wegzudenken – ob sichtbar als gestaltendes Element oder unsichtbar als tragendes Bauteil. Hier ein Überblick über die häufigsten Einsatzgebiete:
Architektur:
- Geländerfüllungen & Treppengeländer
- Handläufe und Absturzsicherungen
- Fassadenabspannungen
- Rankgitter
Industrie & Maschinenbau:
- Steuerseile & Abspannungen
- Winden- & Seilführungen
- Befestigungen
- Sicherungsseile
Maritim:
- Segelwanten & Relings
- Abspannungen & Takelage an Bord
Landwirtschaft / Spezialanwendungen:
- Entmistungsanlagen
- Abspannseile für Stalltechnik
- Zaunabspannungen
- Weidebegrenzungen

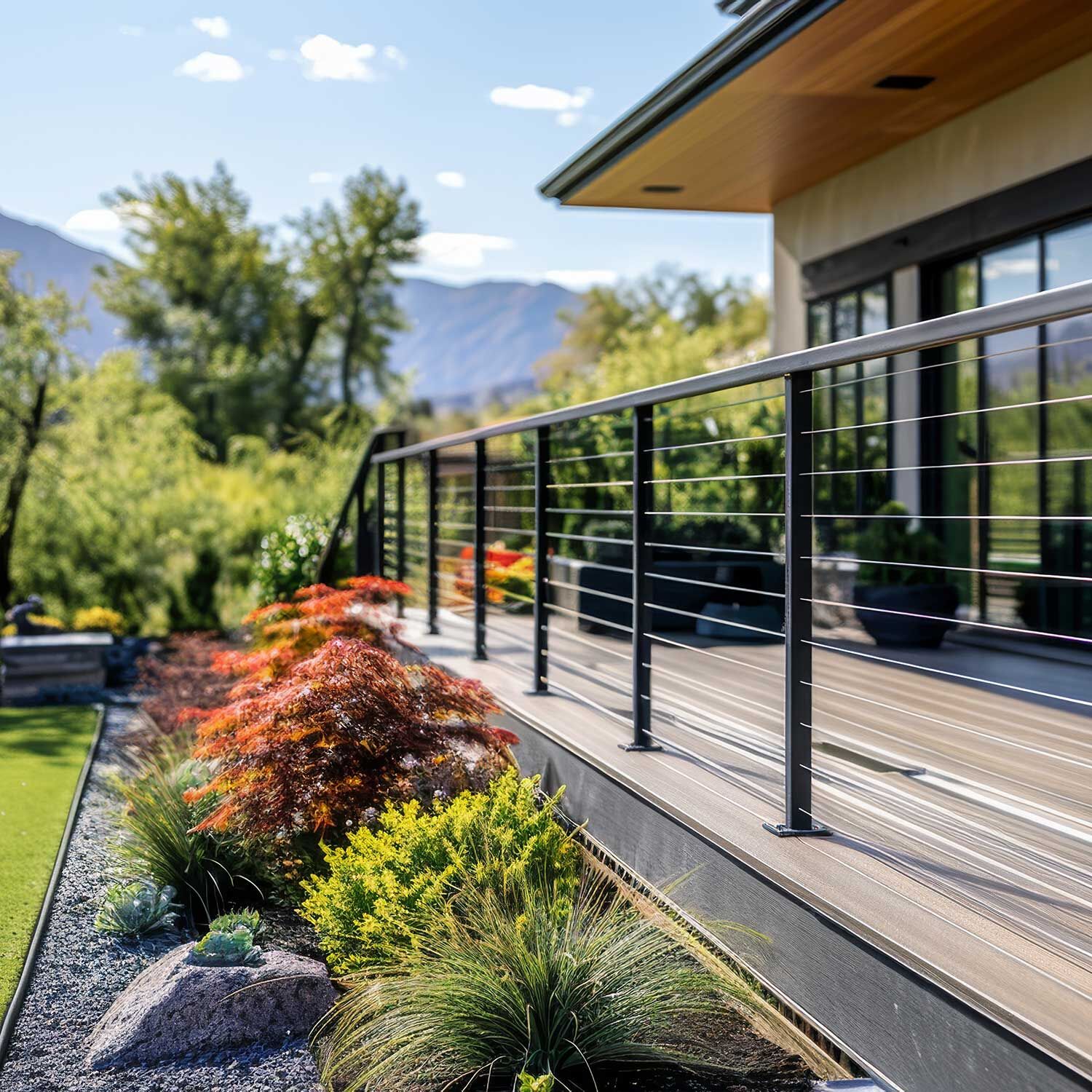

Beispiel: Drahtseil im Geländerbau
Für Geländerfüllungen, Treppengeländer und Fassadenabspannungen ist das Edelstahl-Drahtseil die erste Wahl – schlanke Optik, wartungsfrei und dauerhaft rostfrei. Folgende Ausführungen empfehlen wir:
- Empfohlene Konstruktionen: Drahtseil 1x19 (steif, dehnungsarm) oder Drahtseil 7x7 (vielseitig einsetzbar)
- Typische Durchmesser: 3–6 mm
- Glatte Oberfläche für eine schlanke, moderne Optik
- Dauerhaft rostfrei – auch bei Regen, UV und Salzluft
- Auf Wunsch mit Terminals und Endbeschlägen konfektioniert
- Erfüllt die Anforderungen für Geländer-Drahtseile nach DIN

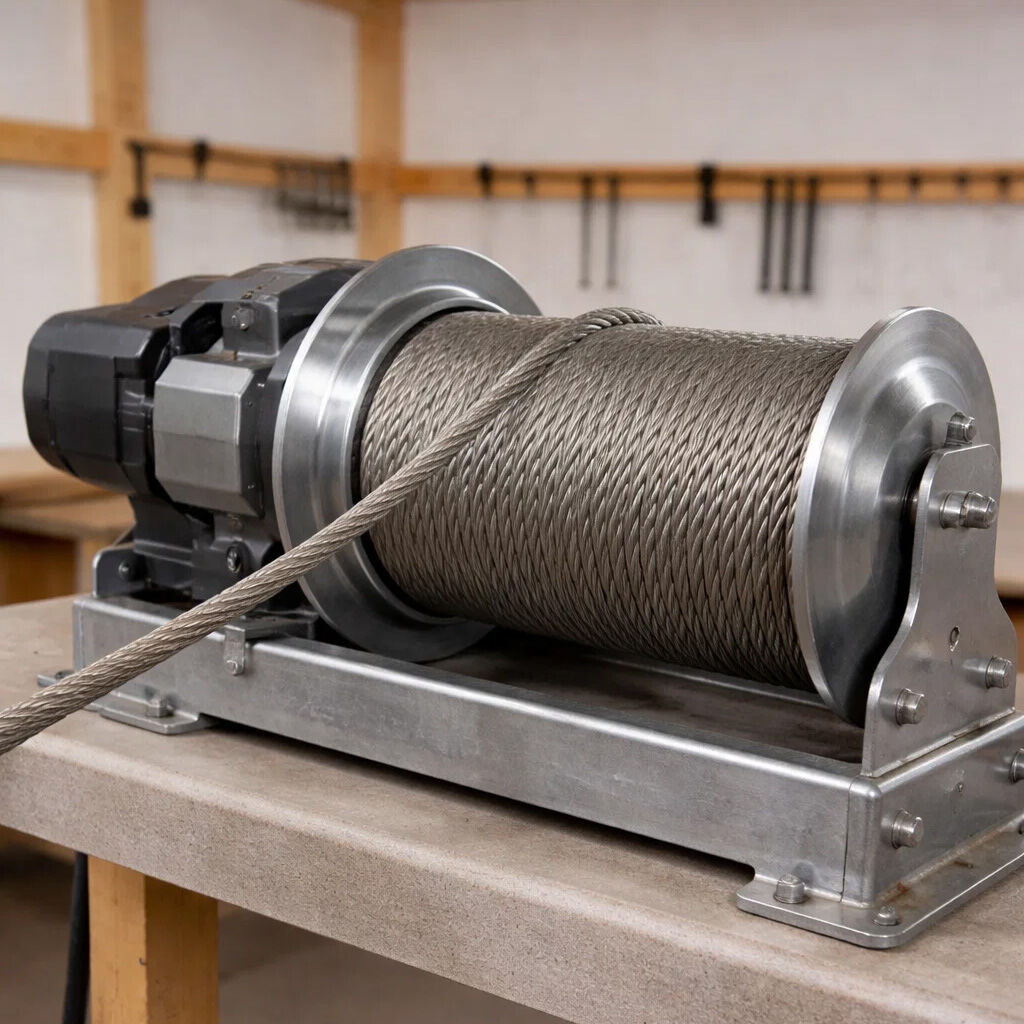

Beispiel: Drahtseil für Winden & Rollen
Überall dort, wo das Stahlseil in Bewegung ist – über Rollen, Umlenkscheiben oder Winden – kommt es auf maximale Flexibilität und Biegewechselbeständigkeit an. Unser Edelstahlseil 7x19 ist dafür die ideale Wahl:
- Empfohlene Konstruktion: Drahtseil 7x19 (sehr flexibel, biegewechselbeständig)
- Hohe Bruchlast für intensiven Dauereinsatz
- Beständig gegen Abrieb und mechanische Beanspruchung
- Läuft ruhig und gleichmäßig über Seilscheiben und Rollen
- Mindest-Rollendurchmesser beachten: ca. 20–30x des Seildurchmessers

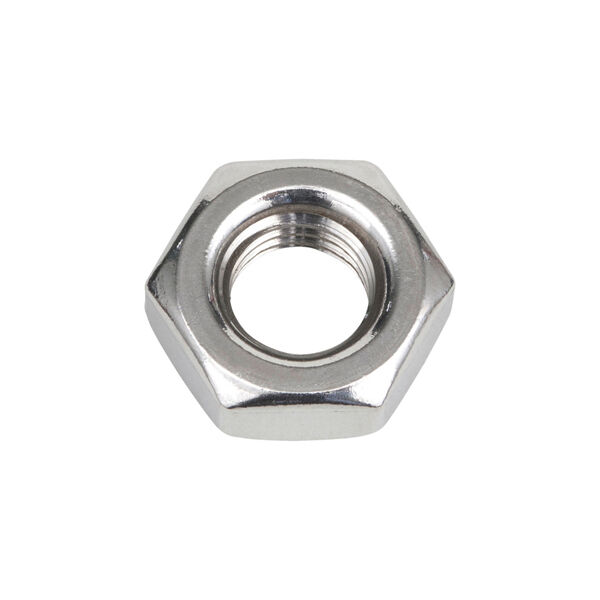

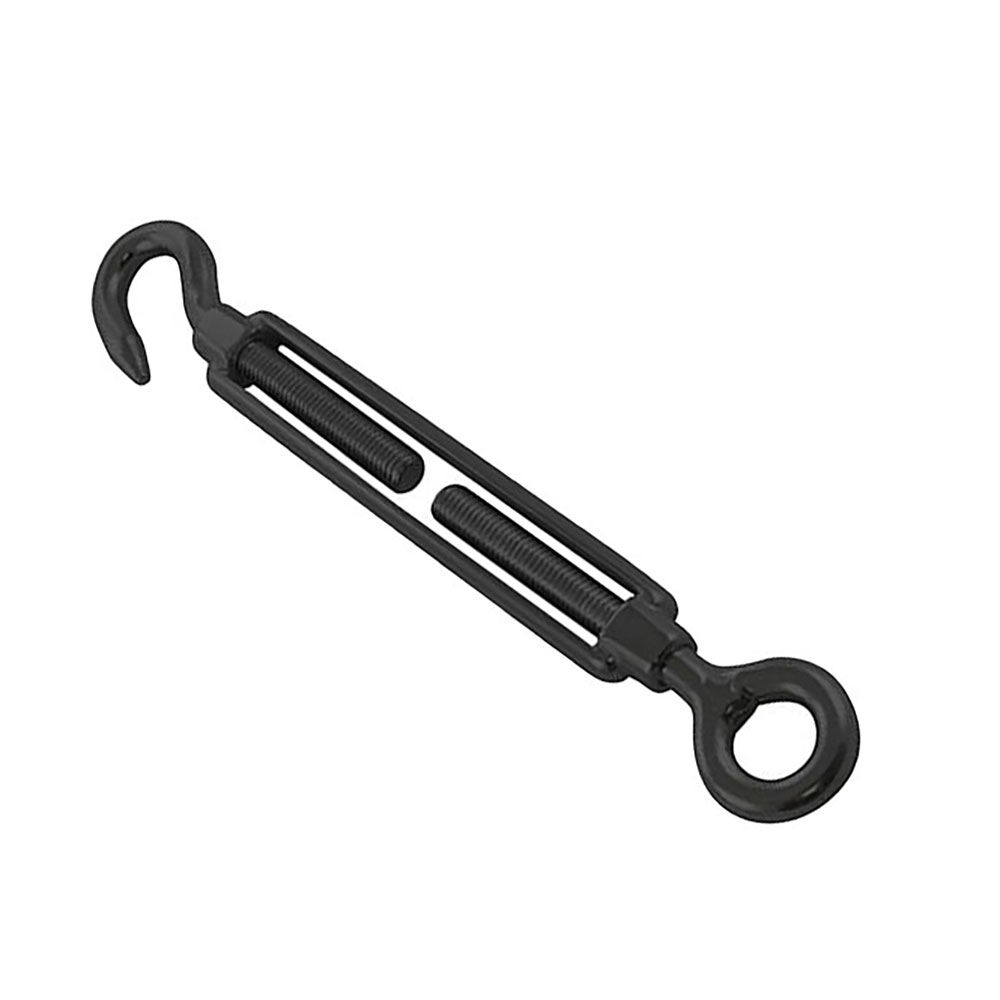

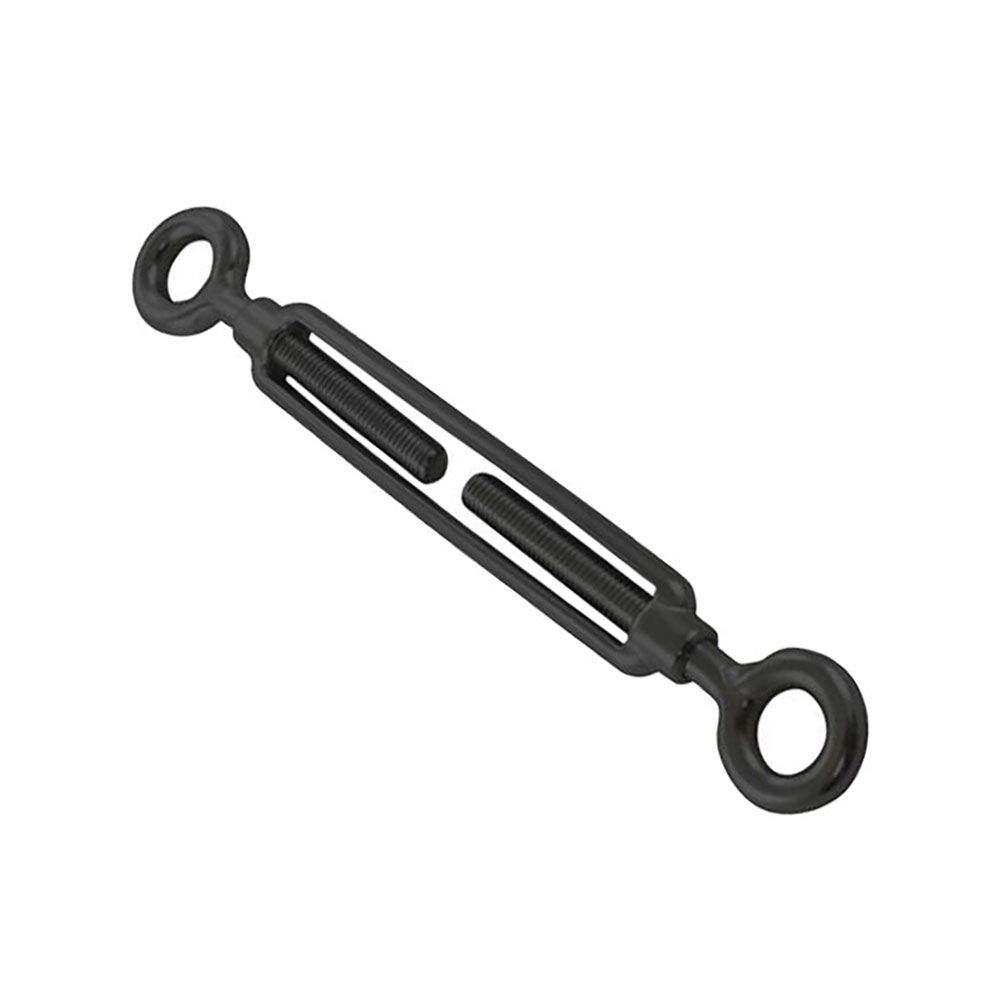

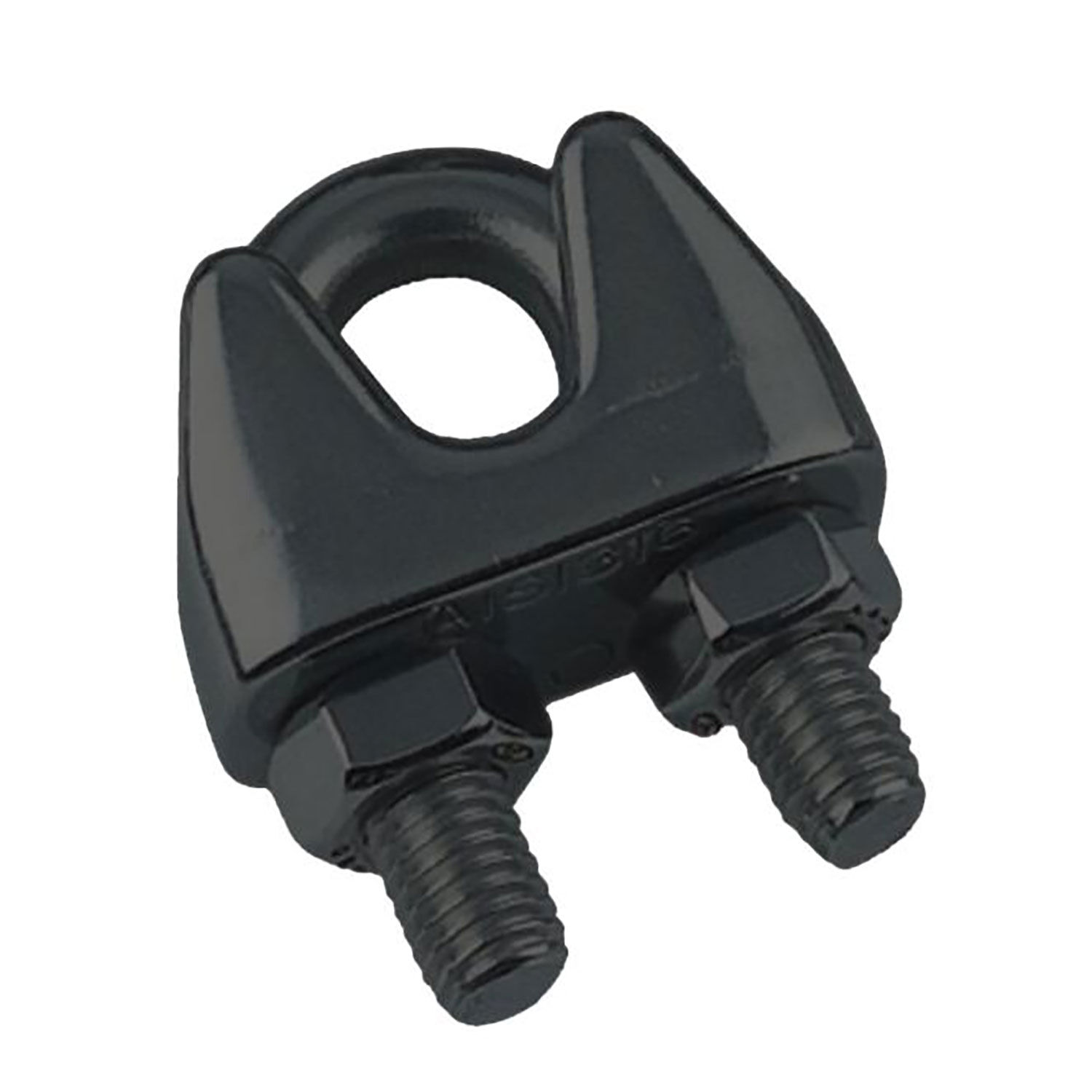

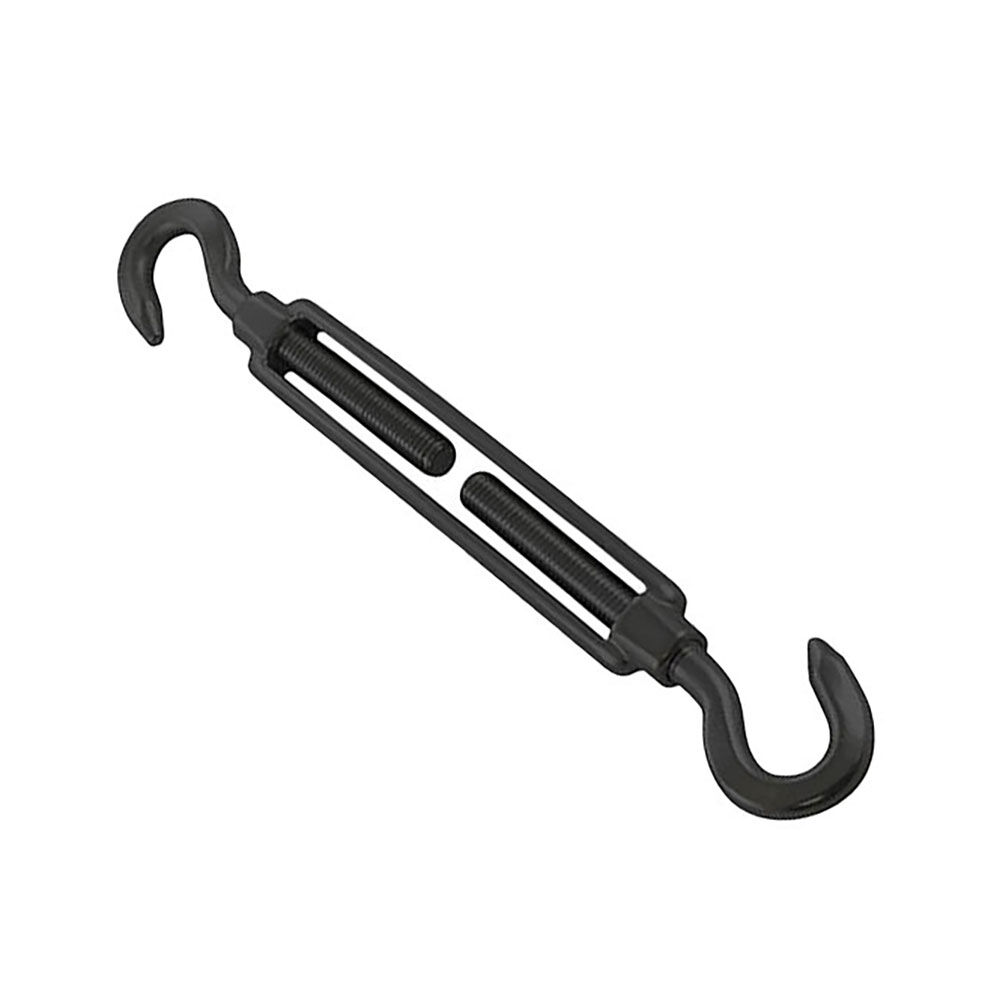

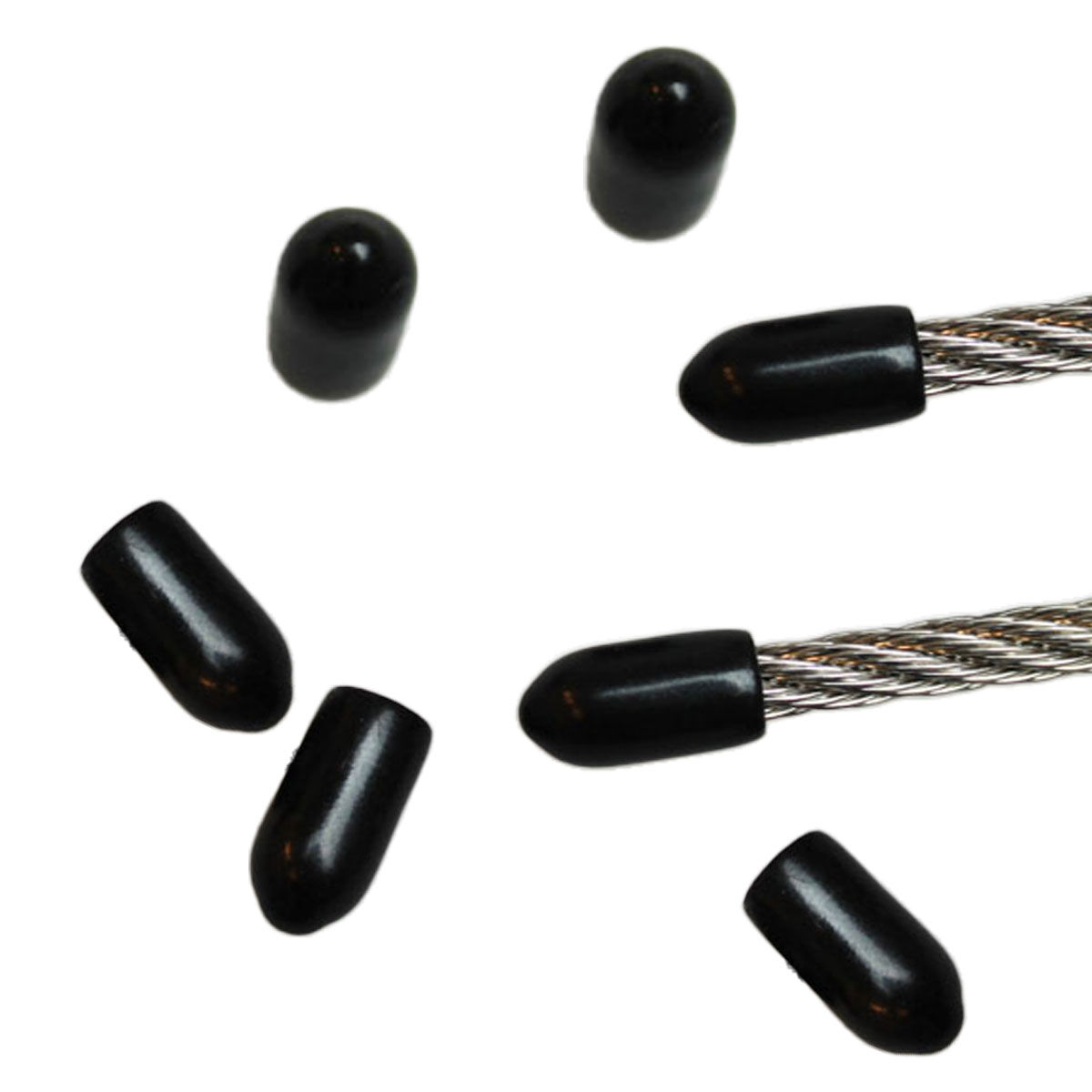

Zubehör und Verbindungselemente für Drahtseile
FAQ - Häufig gestellte Fragen zu Drahtseil / Stahlseil
Was bedeutet „Drahtseil Meterware"?
Drahtseil Meterware bedeutet, dass Sie die genaue Länge kaufen, die Sie für Ihr Projekt benötigen – ohne feste Konfektionierung oder Mindestabnahme einer ganzen Spule. Wir schneiden das Edelstahl-Drahtseil auf Ihr Wunschmaß zu und liefern es direkt zu Ihnen.
Welche Drahtseil-Konstruktion ist für mein Projekt geeignet?
Das hängt vor allem davon ab, ob das Stahlseil statisch gespannt oder dynamisch bewegt wird. Für Geländer und Abspannungen empfehlen wir 1x19 oder 7x7, für Winden und laufende Seile das flexible 7x19. Im Zweifel beraten wir Sie gerne persönlich.
Wie wähle ich den richtigen Durchmesser und die passende Bruchlast?
Ausgangspunkt ist die zu erwartende Last – addieren Sie alle Kräfte, die auf das Drahtseil wirken, und multiplizieren Sie das Ergebnis mit dem passenden Sicherheitsfaktor (4:1 bei statischen, 7:1 bei kritischen Anwendungen). Das Ergebnis ist die Mindest-Bruchlast, die Ihr Drahtseil haben sollte. Unsere Bruchlasttabelle weiter oben hilft bei der Auswahl.

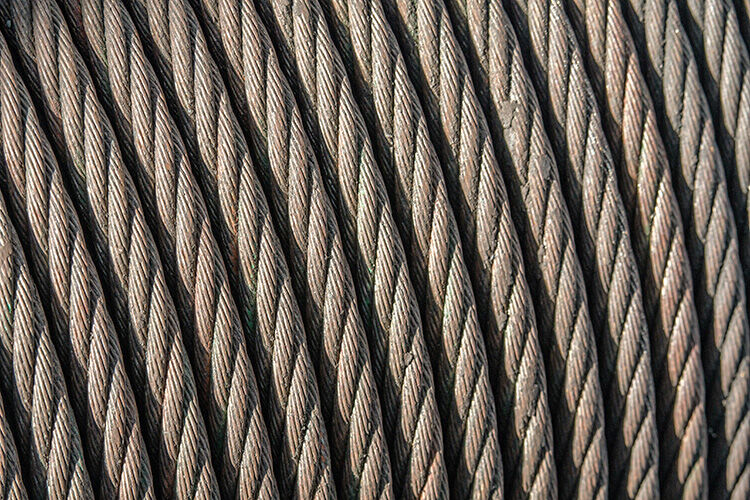

Was ist der Vorteil von Edelstahl A4 / 1.4401 gegenüber verzinktem Stahl?
Edelstahl-Drahtseil A4 / 1.4401 ist dauerhaft korrosionsbeständig – auch bei Salzwasser, Feuchtigkeit und aggressiven Umgebungen. Verzinkter Stahl bietet zwar einen soliden Grundschutz, kann aber bei dauerhafter Feuchtigkeitsbelastung rosten. Für Außenanwendungen und maritime Umgebungen ist Edelstahl daher die langlebigere und wartungsärmere Wahl.
Bietet ihr Drahtseile nach Maß mit Endbeschlägen an?
Ja – auf Wunsch fertigen wir alle Drahtseile nach Maß mit verpressten Schlaufen, Kauschen, Terminals oder individuellen Endbeschlägen in unserer hauseigenen Werkstatt an. Sprechen Sie uns einfach an.
