Edelstahl Drahtseil mit Schlaufe / Kausch / Öse, konfektioniert
Konfektionierte Drahtseile mit Schlaufe oder Drahtseile mit Öse bestehen aus einer verpressten Endschlaufe, die eine direkte Befestigung an Haken, Bolzen oder Verbindungspunkten ermöglicht. Diese Drahtseil-Konfektion eignet sich für vielseitige Abspannlösungen im Bau-, Industrie- & Sicherungsbereich. Ein Drahtseil mit Kausche ergänzt die Schlaufe um eine Metalleinlage im Biegeradius. Diese schützt das Seil vor Abrieb und erhöht die Formstabilität bei höherer oder dauerhafter Belastung.
Wählen Sie aus unterschiedlichen Drahtseildurchmessern und Konstruktionen, die wir präzise nach Ihren Vorgaben konfektionieren. Sie können zwischen einer Augpressung und einer Kauschpressung wählen, die einseitig oder beidseitig gemäß DIN-Norm für Sie maßangefertigt werden. Beidseitige Varianten verbinden zwei definierte Anschlusspunkte, während einseitige Ausführungen mit Haken-, Spann- oder Verbindungselementen kombiniert werden.
Ihre Vorteile auf einen Blick:

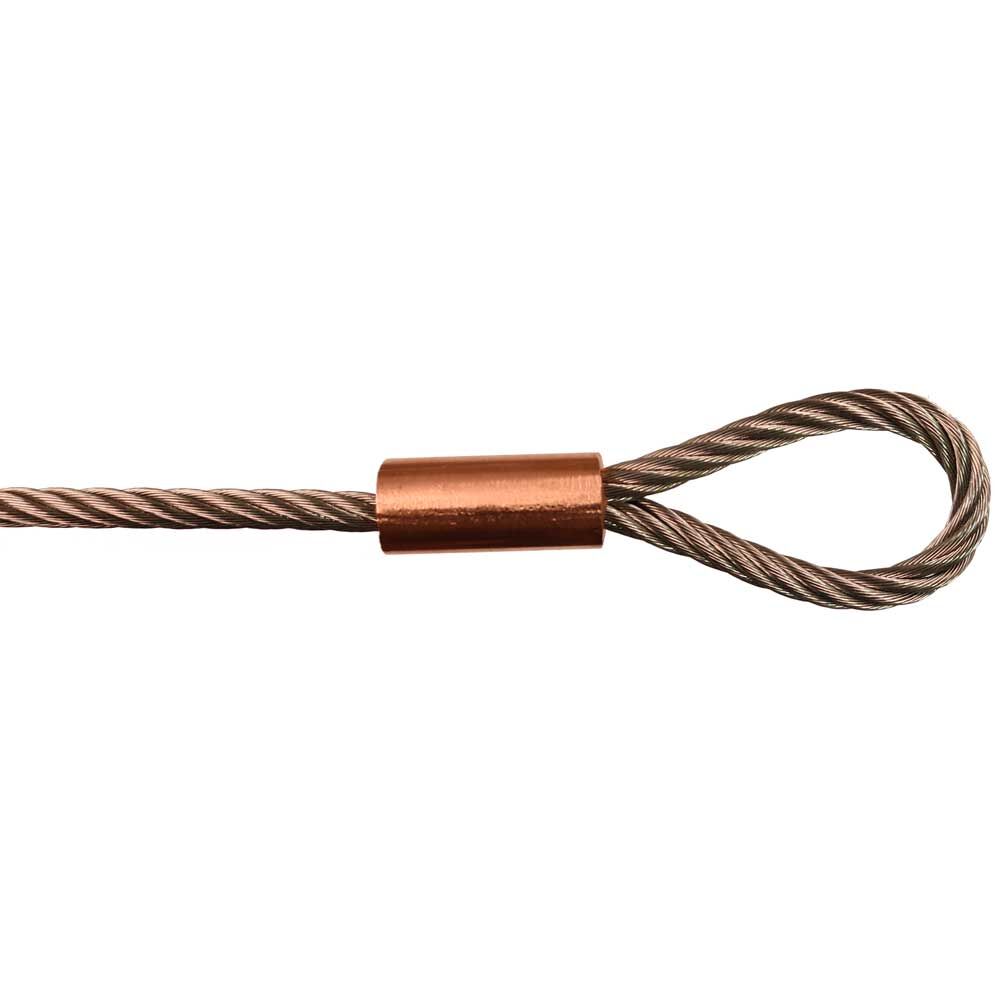

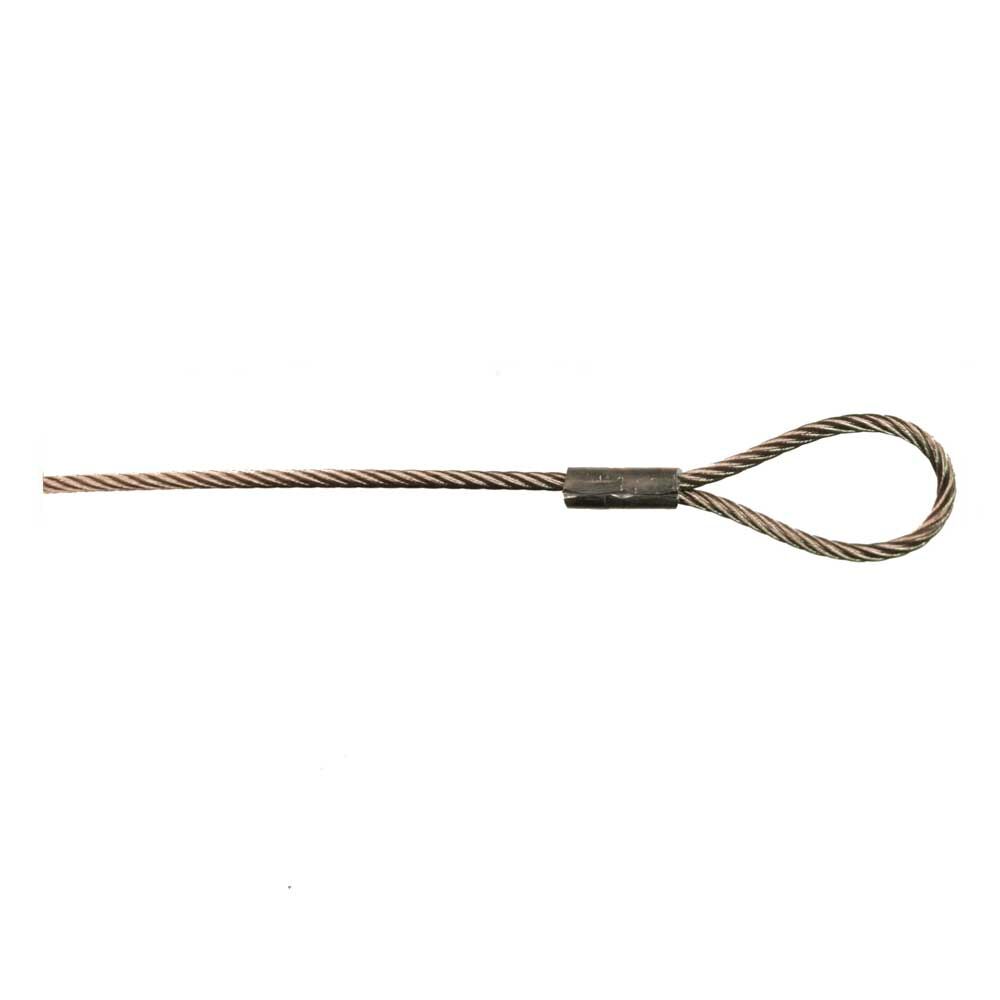

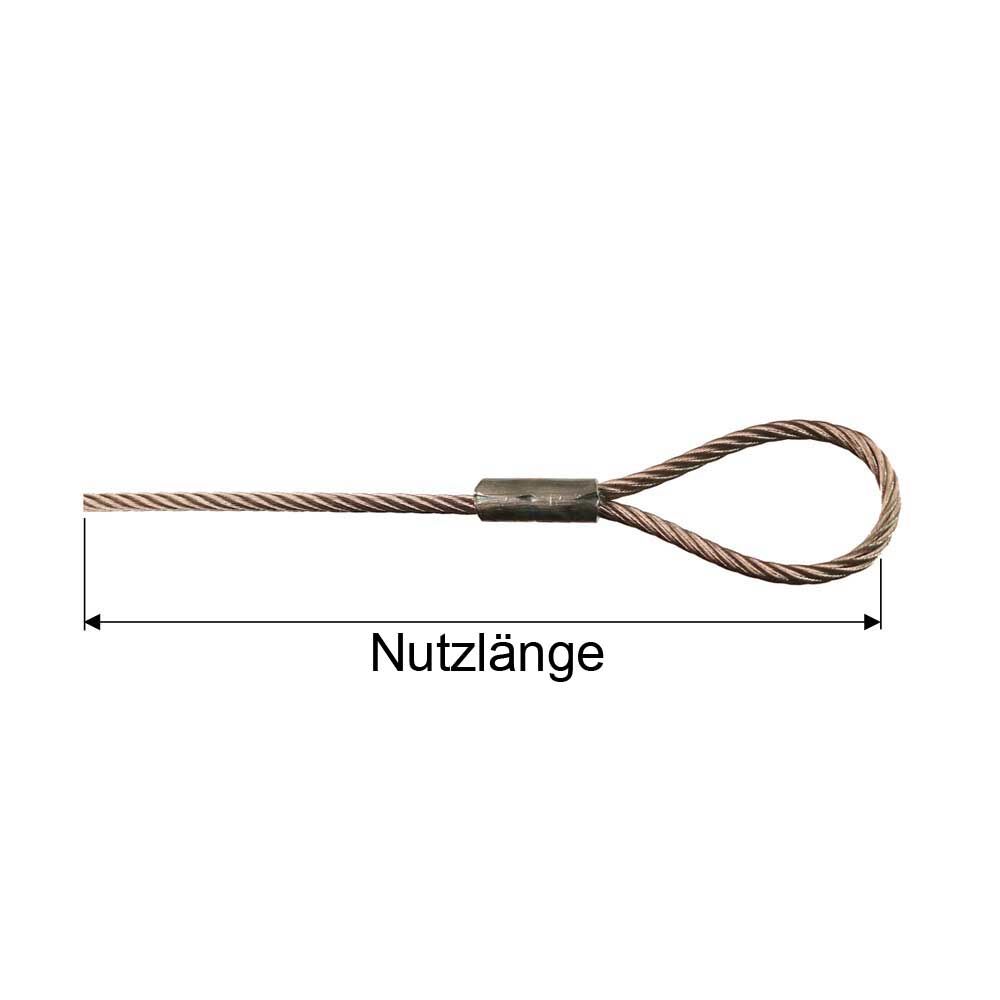

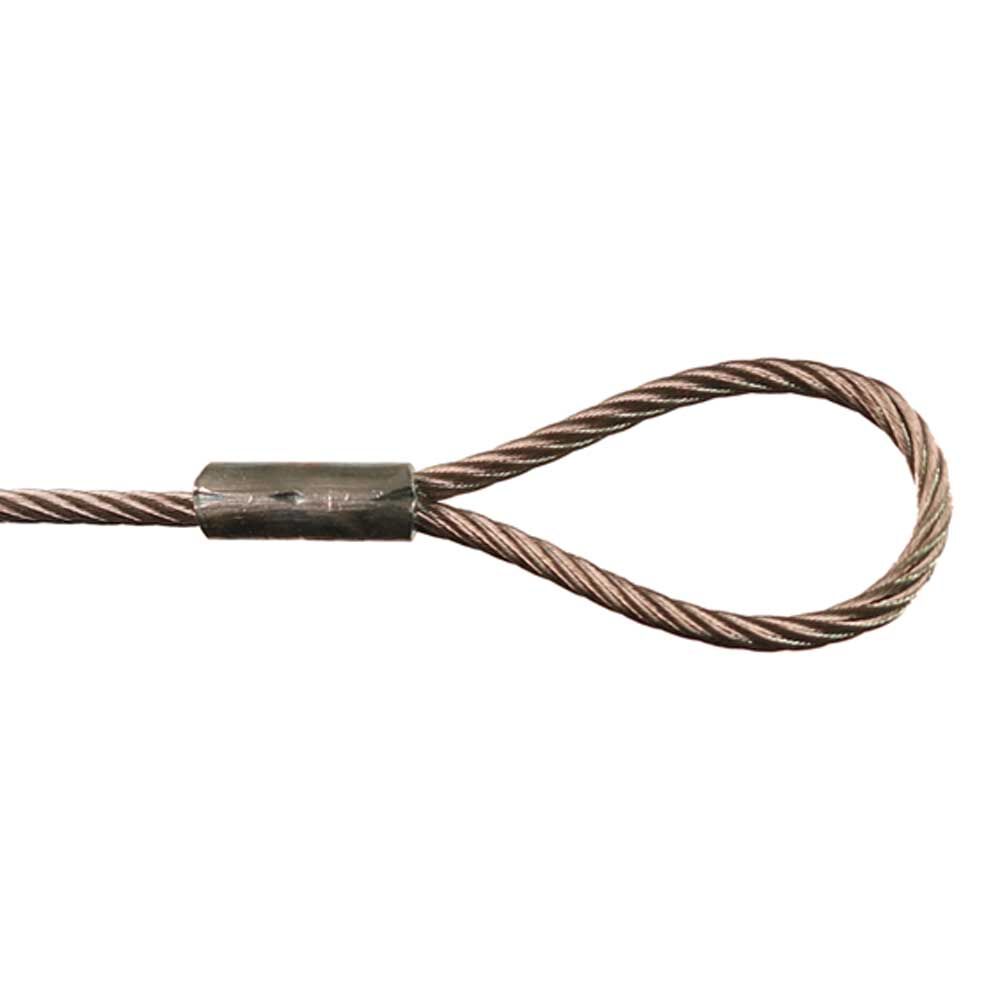

Edelstahl Drahtseil - einseitig mit Schlaufe - Länge nach Vorgabe / 0,5 - 12mm

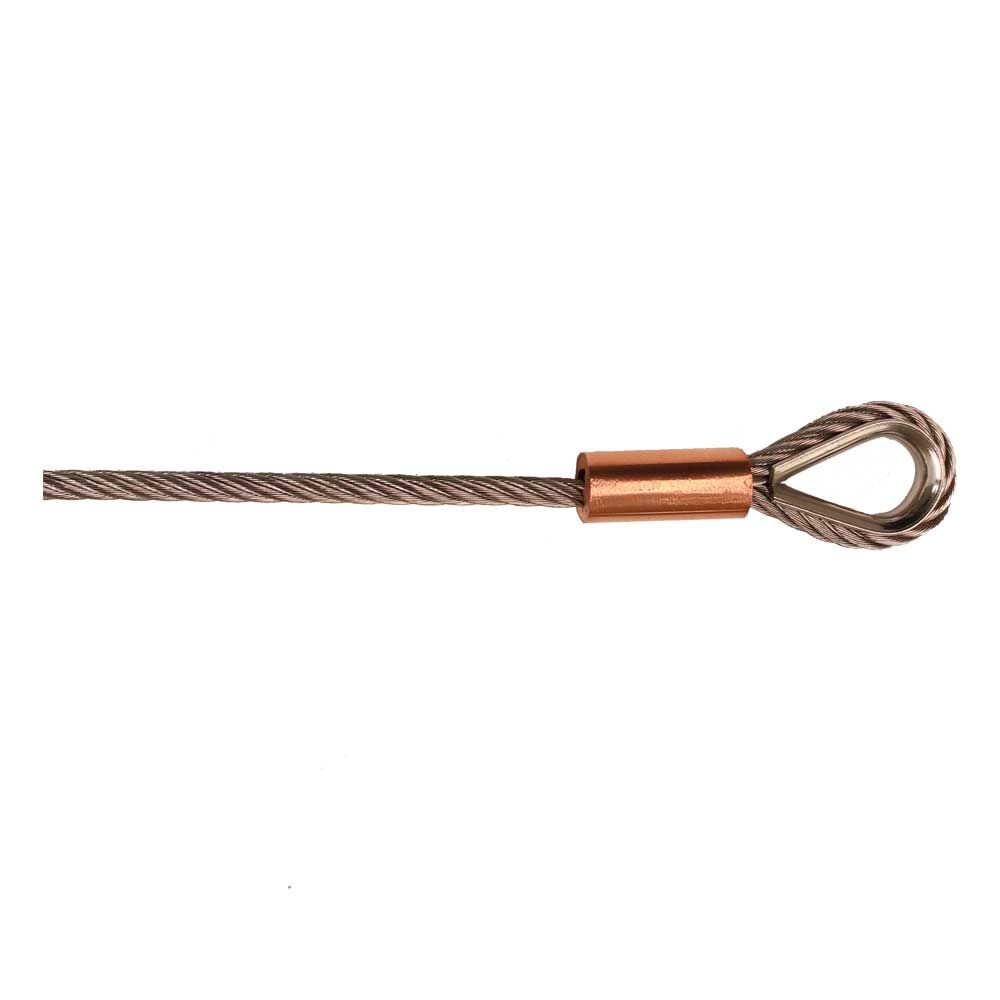

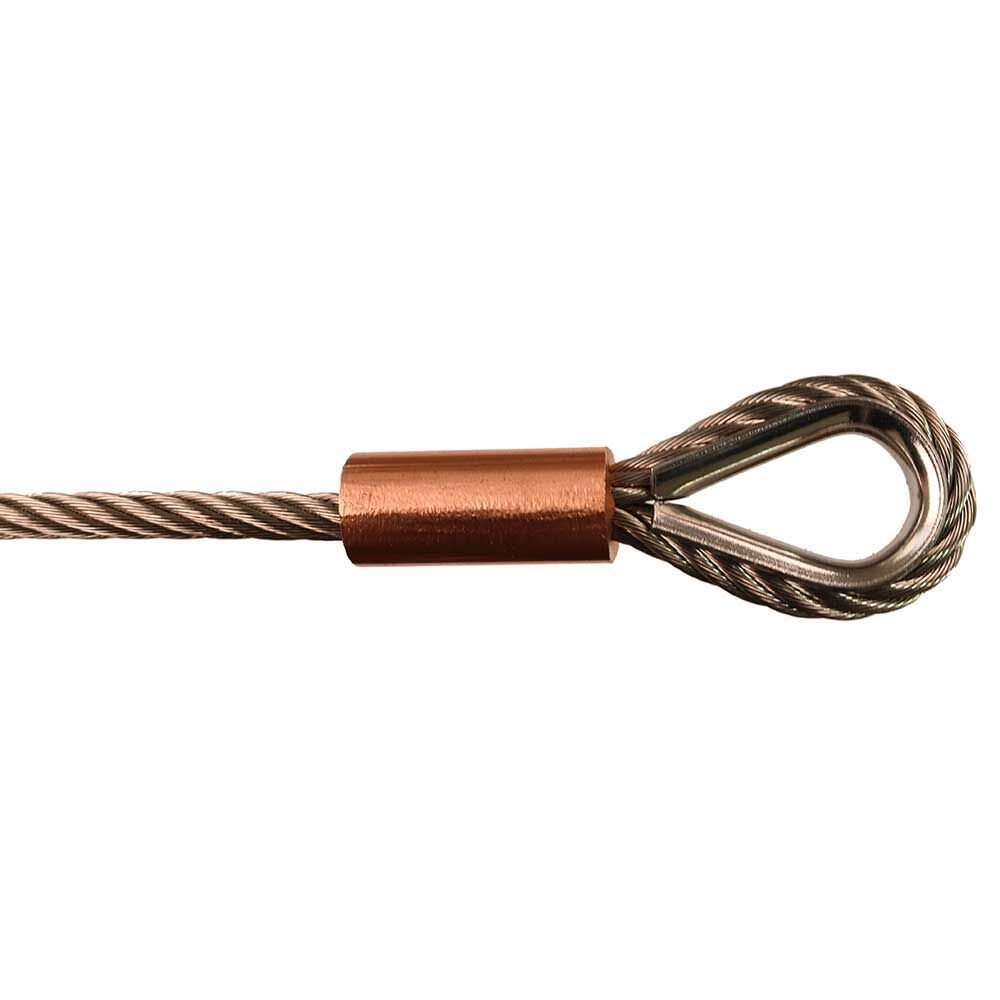

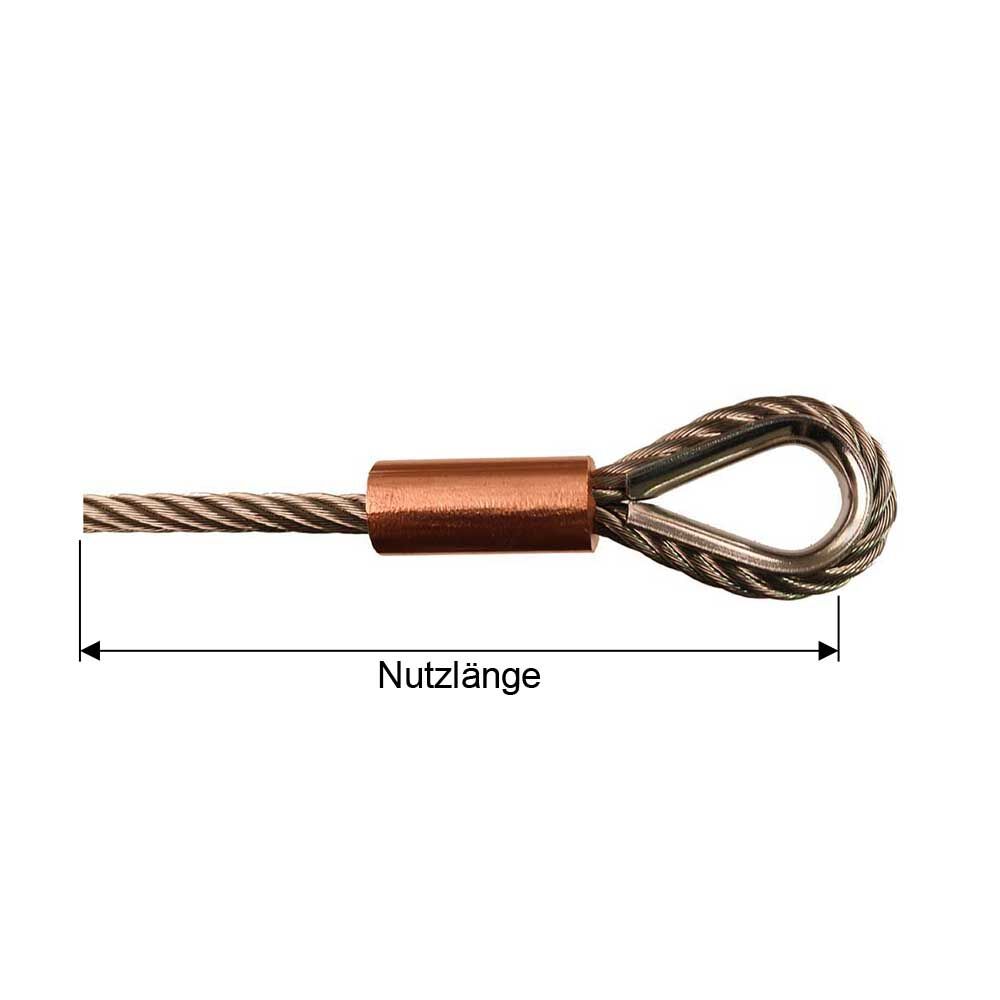

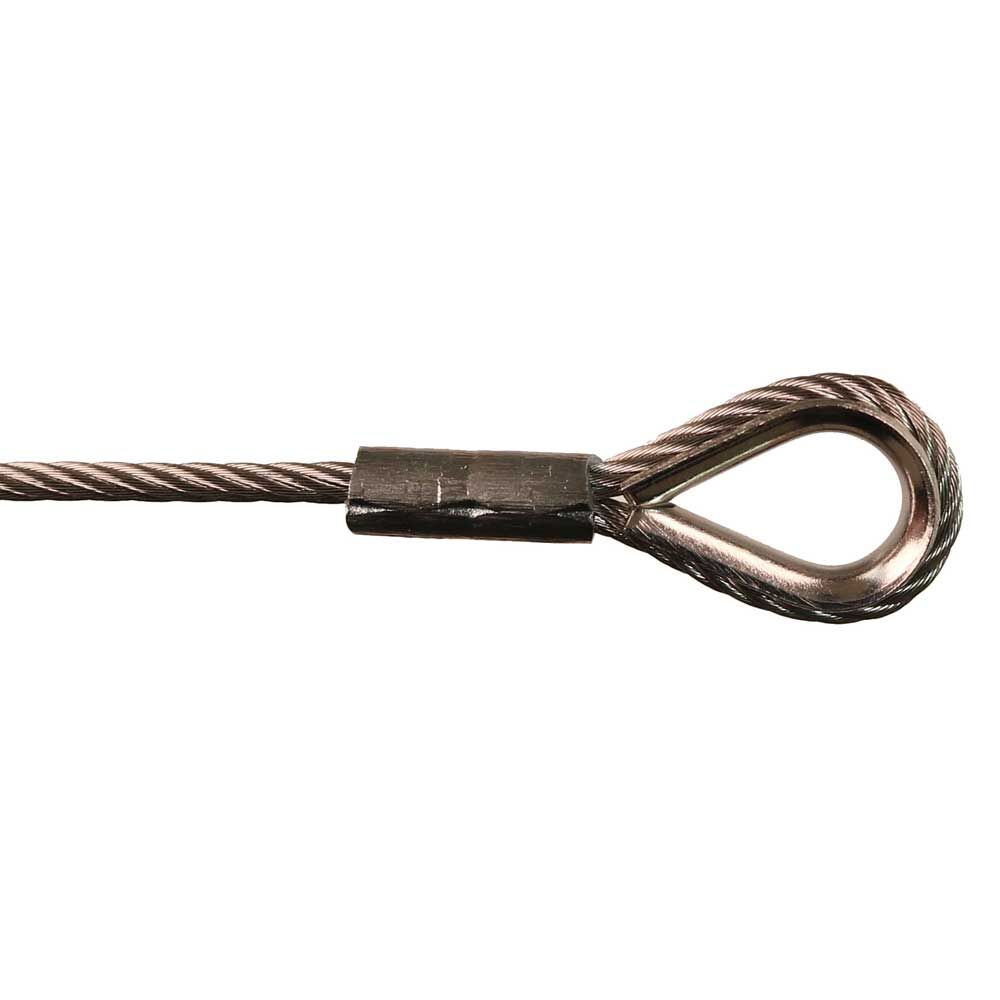

Edelstahl Drahtseil - einseitig mit Kausch - Länge nach Vorgabe / 1,5 - 12mm

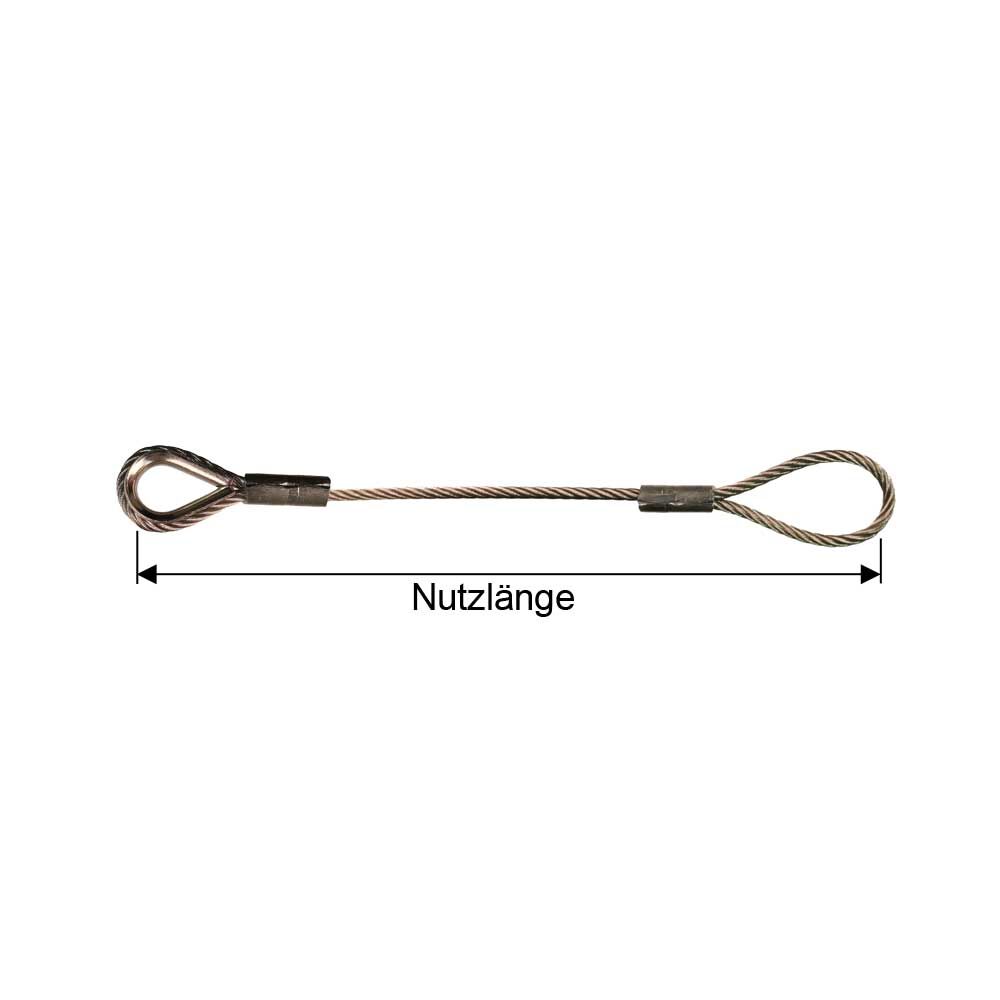

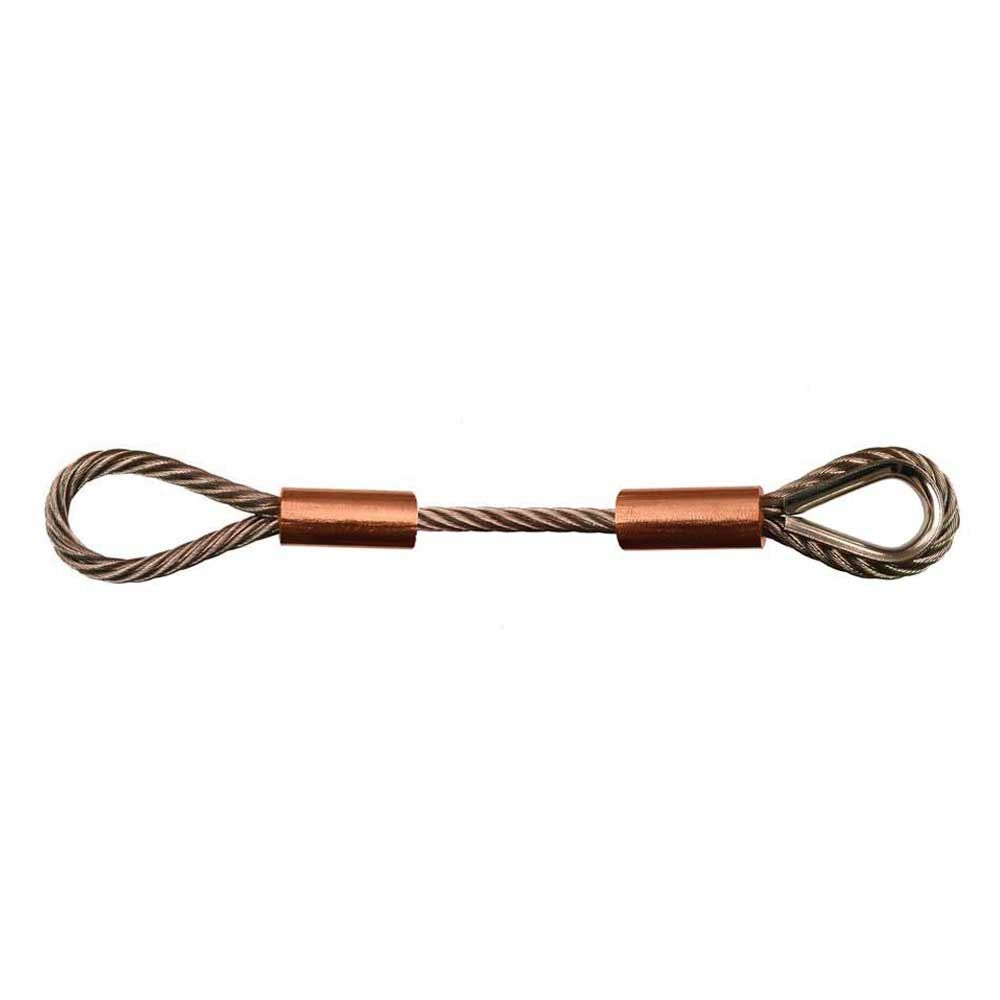

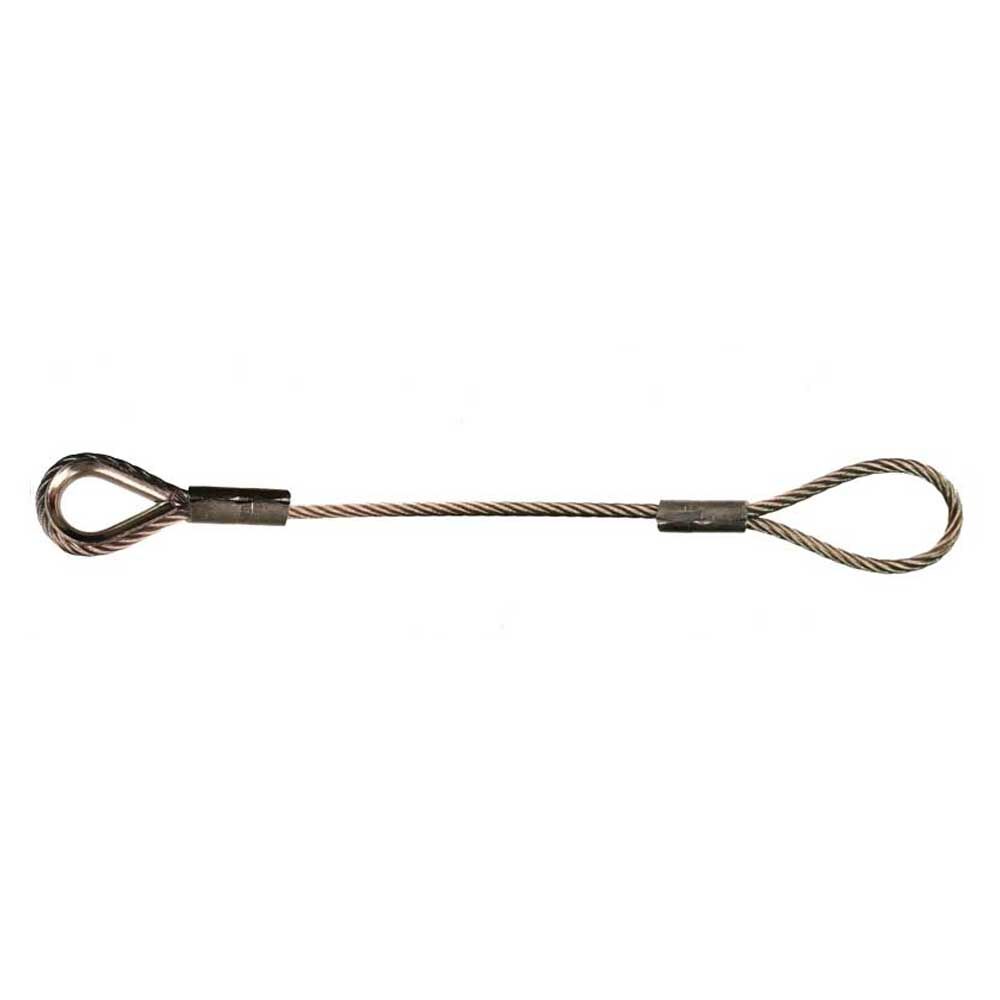

Edelstahl Drahtseil - Kausch zu Schlaufe - Länge nach Vorgabe / 1,5 - 12mm
Edelstahl Drahtseil - beidseitig mit Kausch - Länge nach Vorgabe / 1,5 - 12mm
Edelstahl Drahtseil - beidseitig mit Schlaufe - Länge nach Vorgabe / 0,5 - 12mm
Welche Ausführungen gibt es bei Drahtseilen mit Öse, Schlaufe und Kausche?

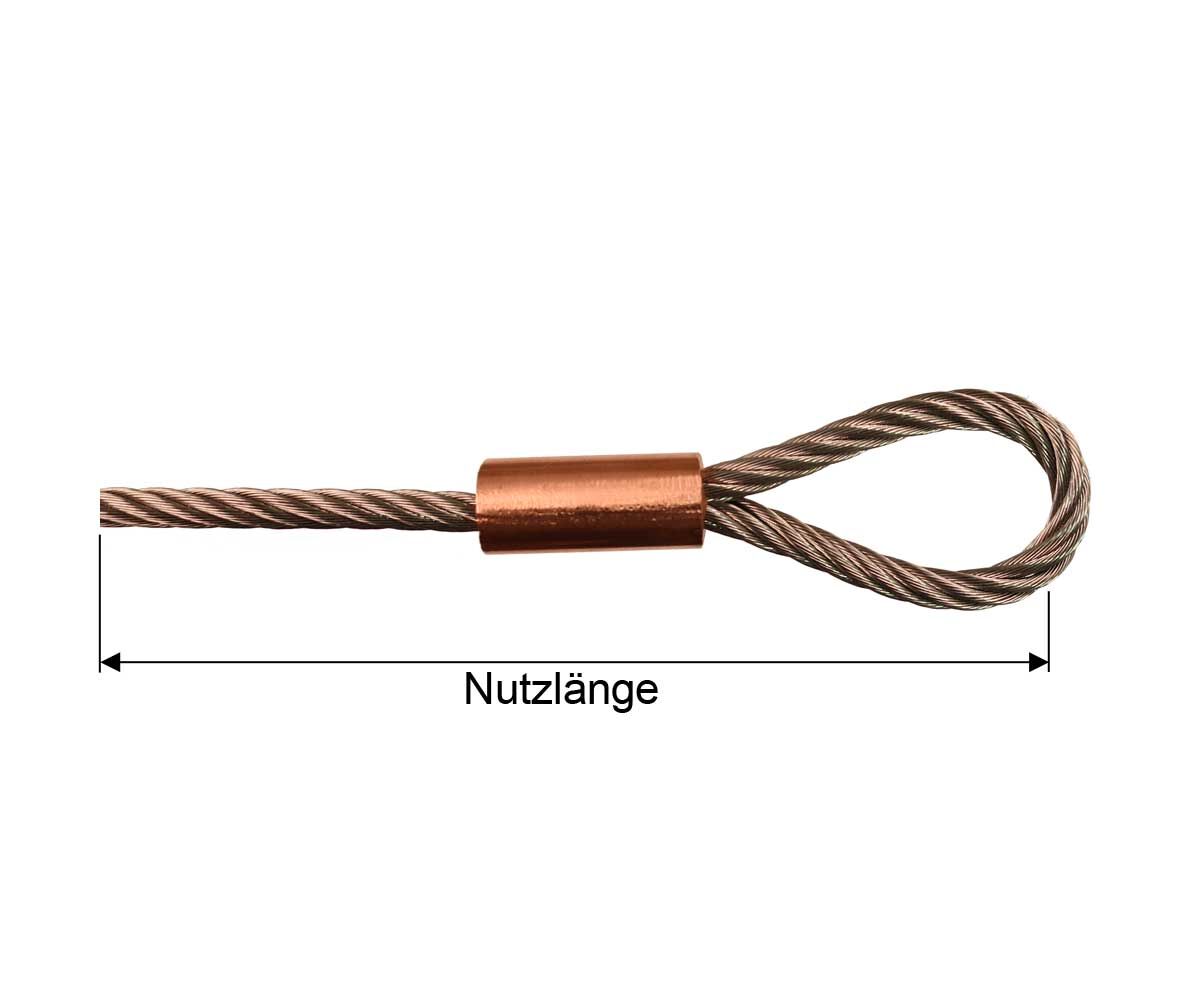

Drahtseil mit Öse / Schlaufe
Standardisierte Endausführung mit verpresster Schlaufe bzw. Öse als direkte Anschlusspunktlösung. Diese Variante ermöglicht eine schnelle und flexible Montage an Haken, Bolzen, Ösenplatten oder anderen festen Verbindungspunkten.
Einseitig konfektioniert
Drahtseil mit nur einer fertig verpressten Endverbindung. Diese Variante wird verwendet, wenn die zweite Seite individuell an ein Bauteil, eine Spannvorrichtung oder ein separates Befestigungselement angeschlossen wird. Typisch ist der Einsatz in Kombination mit Spannschlössern, Haken oder kundenspezifischen Verbindungssystemen, bei denen nur eine definierte Seilseite fest ausgeführt sein muss.
Ausführungen im Überblick (Öse-Öse, Öse-Kausche, Kausche-Kausche)
Konfektionierte Drahtseile unterscheiden sich in der Kombination der Endausführungen. Diese bestimmt, wie das Seil angeschlossen wird und welche mechanischen Eigenschaften im Lastbereich entstehen.
| Ausführung | Abbildung | Aufbau | Vorteil | Typischer Einsatz |
|---|---|---|---|---|

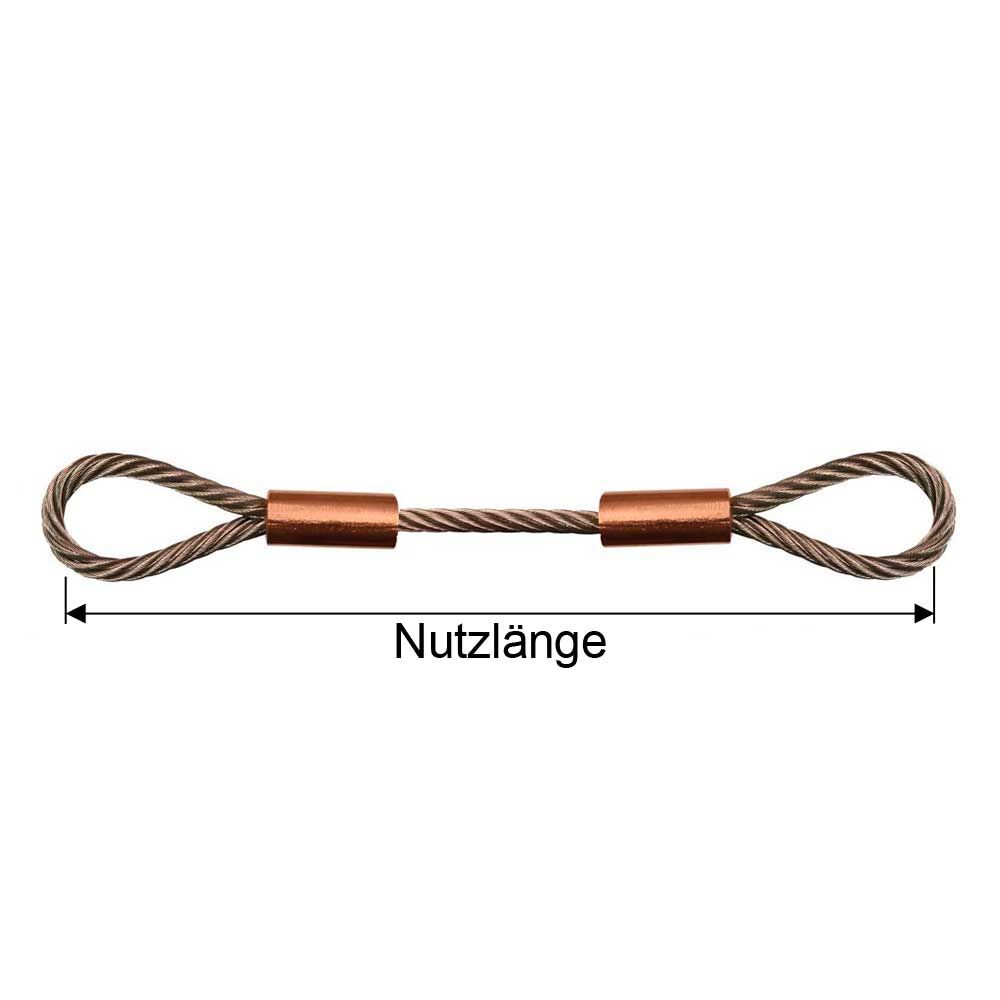

| Öse – Öse |  | beidseitige Schlaufenverpressung | universell einsetzbar, schnelle Montage | Abspannungen, Sicherungen, allgemeine Befestigungen |
| Öse – Kausche |  | eine Seite Schlaufe, eine Seite verstärkt | erhöhte Lebensdauer im Lastbereich | dauerhafte Abspannungen, höher belastete Anschlüsse |
| Kausche – Kausche |  | beidseitig mit Metalleinlage | maximale Schutzwirkung und Stabilität | konstruktive Anwendungen mit Dauerlast |
Die Wahl der Ausführung hängt im Wesentlichen von der Belastung, der Art der Befestigung sowie der gewünschten Lebensdauer der Verbindung ab.
Welche Material- und Qualitätswahl ist die richtige Entscheidung?
Alle unsere konfektionierten Drahtseile/Stahlseile werden aus Edelstahl A4 (AISI 316) gefertigt und sind damit für den Einsatz im Außenbereich sowie in korrosiv beanspruchten Umgebungen geeignet. Die Unterscheidung erfolgt nicht über das Grundmaterial, sondern über die Seilkonstruktion sowie die Pressung.
Drahtseil Konstruktionen
| Konstruktion | Norm | Eigenschaft | Einsatzbereich |
|---|---|---|---|
| 7x7 | DIN 3055 | mittlere Flexibilität bei guter Festigkeit | universell für statische und leicht bewegliche Anwendungen |
| 7x19 | DIN 3060 | sehr flexibel und weich aufgebaut | Umlenkung, Rollen, Winden, bewegte Systeme („laufendes Gut“) |
| 1x19 | DIN 3053 | sehr steif und dehnungsarm | hohe Stabilität, geringe Verformung unter Last |
Presssklemmen / Endverbindungen
| Pressung | Drahtseil Durchmesser | Eigenschaft | Einsatz |
|---|---|---|---|
| CU-Kupferpressung | ca. 3,0 – 12,0 mm | hohe Formstabilität | robuste Anwendungen mit höheren Lasten |
| CuSn Kupfer-Zinn Pressung | ca. 0,5 – 2,5 mm | feinere, präzisere Verpressung | kleine Drahtseildurchmesser, filigrane Anwendungen |
Konfektionierte Drahtseile – aus Hamburg
Die Konfektionierung der Drahtseile erfolgt in unserer eigenen Werkstatt in Hamburg. Dabei werden Seile nach Vorgabe zugeschnitten und die Endverbindungen (Öse, Schlaufe oder Kausche) hydraulisch verpresst. Die Verarbeitung erfolgt nach gängigen DIN-Vorgaben und ist auf den jeweiligen Seildurchmesser sowie Konstruktion abgestimmt.
Die Hamburger Tauwerk Fabrik besteht seit 1901 und steht für kontinuierliche Erfahrung in der Verarbeitung von Draht- und Tauwerkslösungen im technischen und industriellen Umfeld.
Anwendungsbereiche aus der Praxis
Konfektionierte Drahtseile mit Öse, Schlaufe oder Kausche werden überall dort eingesetzt, wo montagefertige Verbindungen mit definierten Anschlusspunkten benötigt werden.
Sicherung & Diebstahlschutz:
- Fixieren, Sichern und Anschlagen von Gegenständen, Geräten oder Bauteilen gegen unbefugtes Entfernen oder Verrutschen
Bau & Konstruktion
- Bau & Konstruktion, Abspannungen, Aufhängungen und Verbindungen im konstruktiven Bereich mit festen Lastpunkten und klar definierten Befestigungen
Architektur & Außenanlagen
- Geländerfüllungen, Absturzsicherungen, Fassadenelemente sowie funktionale Spann- und Seilsysteme im sichtbaren Bereich
Industrie & Technik
- Sicherungsseile, Führungs- und Abspannelemente in Maschinen und Anlagen mit definierten Kraft- und Lastverläufen
Beispiel: Drahtseil Für Diebstahlsicherung
Für die Sicherung von Gegenständen im Außenbereich, auf Baustellen oder im gewerblichen Umfeld sind konfektionierte Drahtseile eine robuste und flexible Lösung gegen unbefugtes Entfernen.
- Empfohlene Ausführungen: Öse-Öse, beidseitig konfektioniert
- Typische Durchmesser: 3–8 mm
- Verpresste Endverbindungen für eine dauerhaft zugfeste und manipulationssichere Verbindung
- Auf Wunsch mit PVC-Ummantelung für zusätzlichen Oberflächenschutz und erhöhte Kratz- bzw. Kontaktbeständigkeit
- Geeignet für Kombination mit Schlössern, Schäkeln und festen Anschlagpunkten
Beispiel: Drahtseil mit Kauschen
Bei dauerhaft spannungsbelasteten Verbindungen zwischen zwei festen Anschlusspunkten verhindert eine Kausche eine direkte Umlenkung des Drahtseils am Befestigungspunkt und schützt so den Schlaufenbereich vor Quetschung und Abrieb.
Empfohlen werden in diesem Fall beidseitig konfektionierte Drahtseile mit Kauschen (Kausche-Kausche), da beide Enden durch die Metalleinlage den Biegeradius stabilisieren und die Last gleichmäßig in das Seil eingeleitet wird. Das reduziert Materialermüdung und erhöht die Lebensdauer der Verbindung deutlich.
Typische Anwendungen sind dauerhafte Abspannungen, Geländerkonstruktionen und Fassadenbefestigungen mit konstanter Zugbelastung.

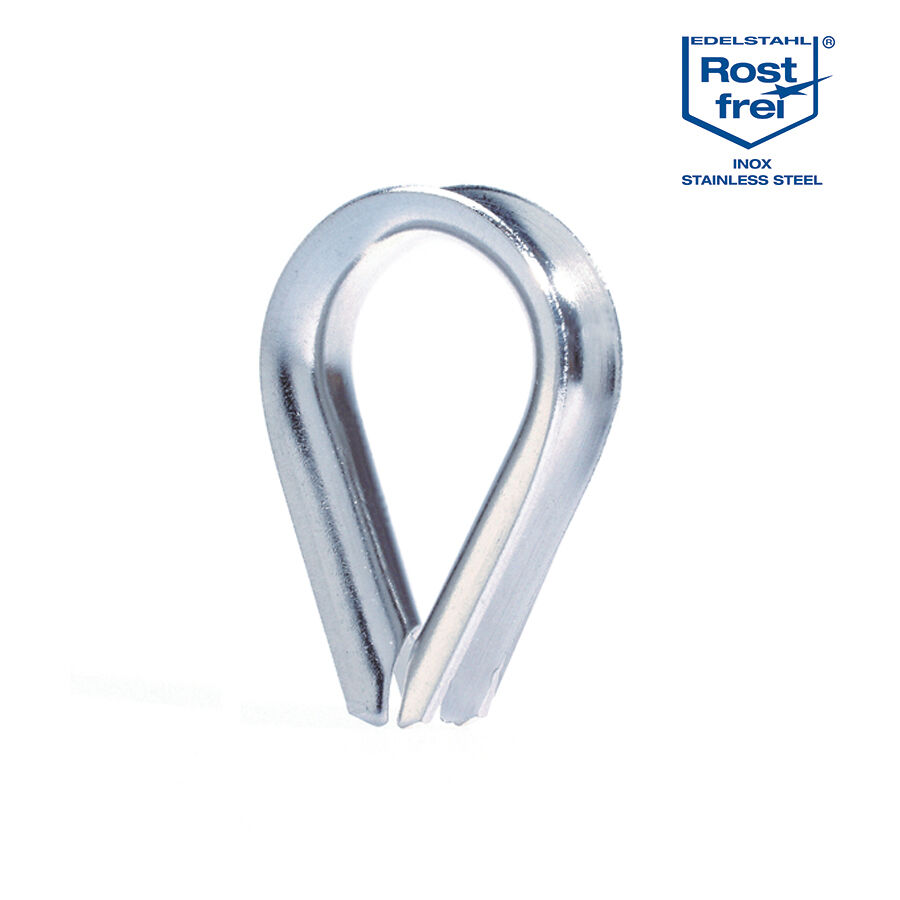

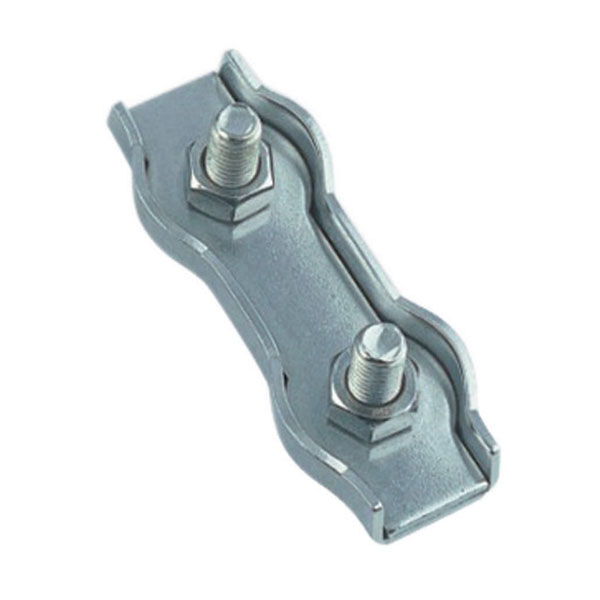

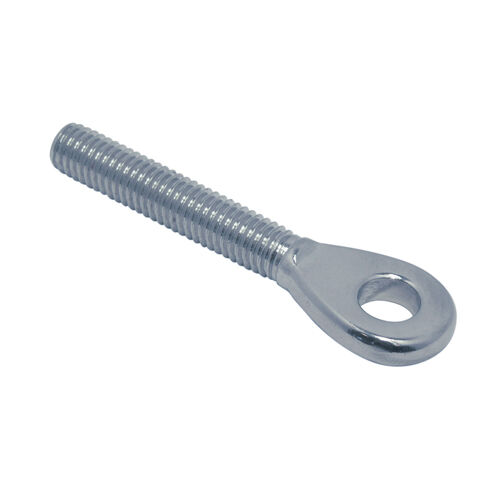

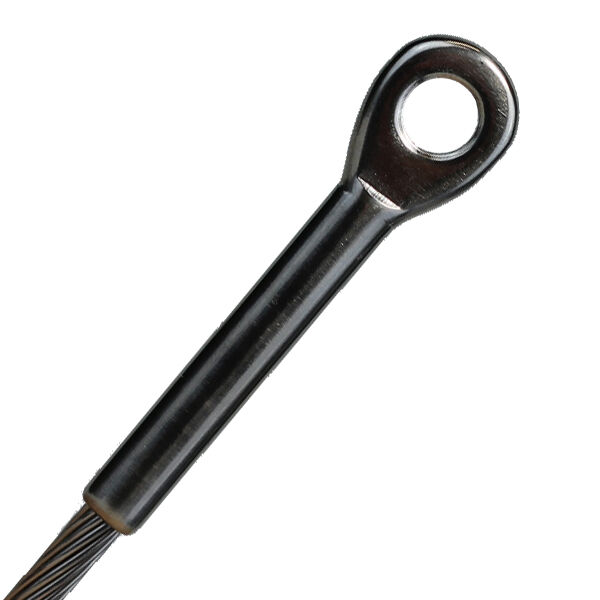

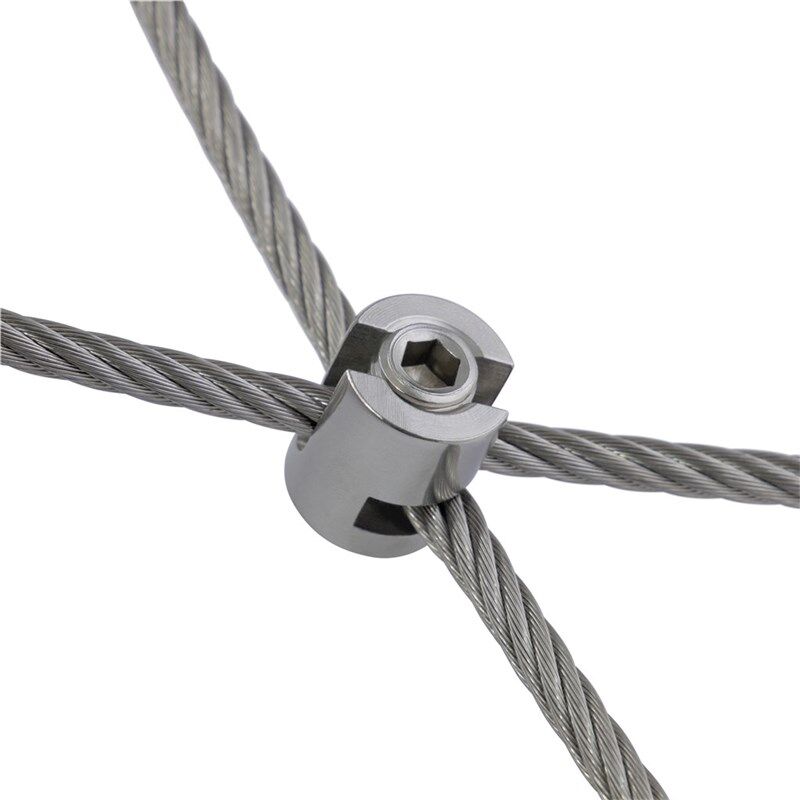

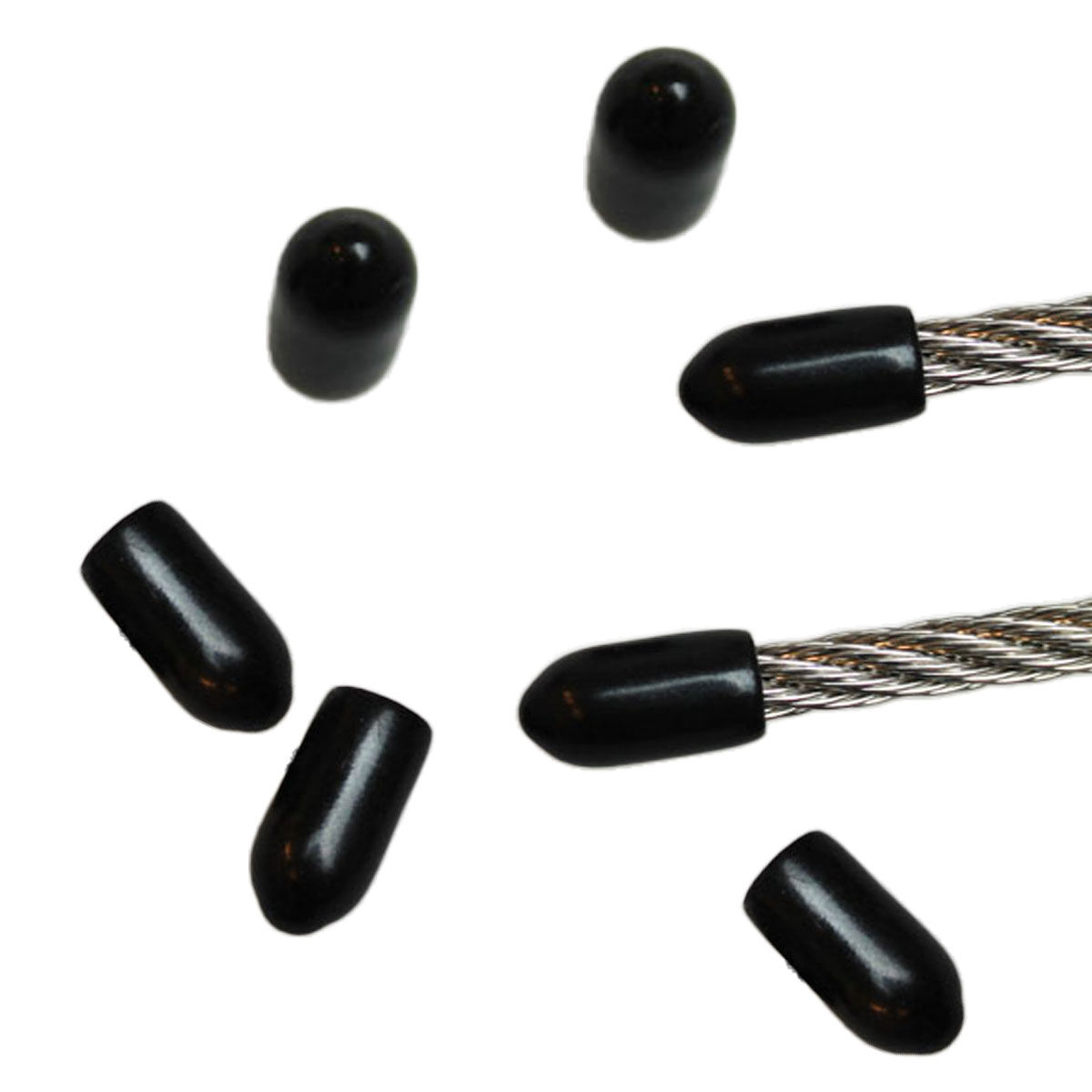

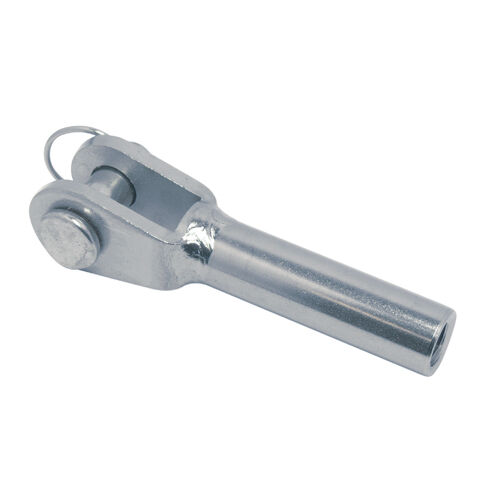

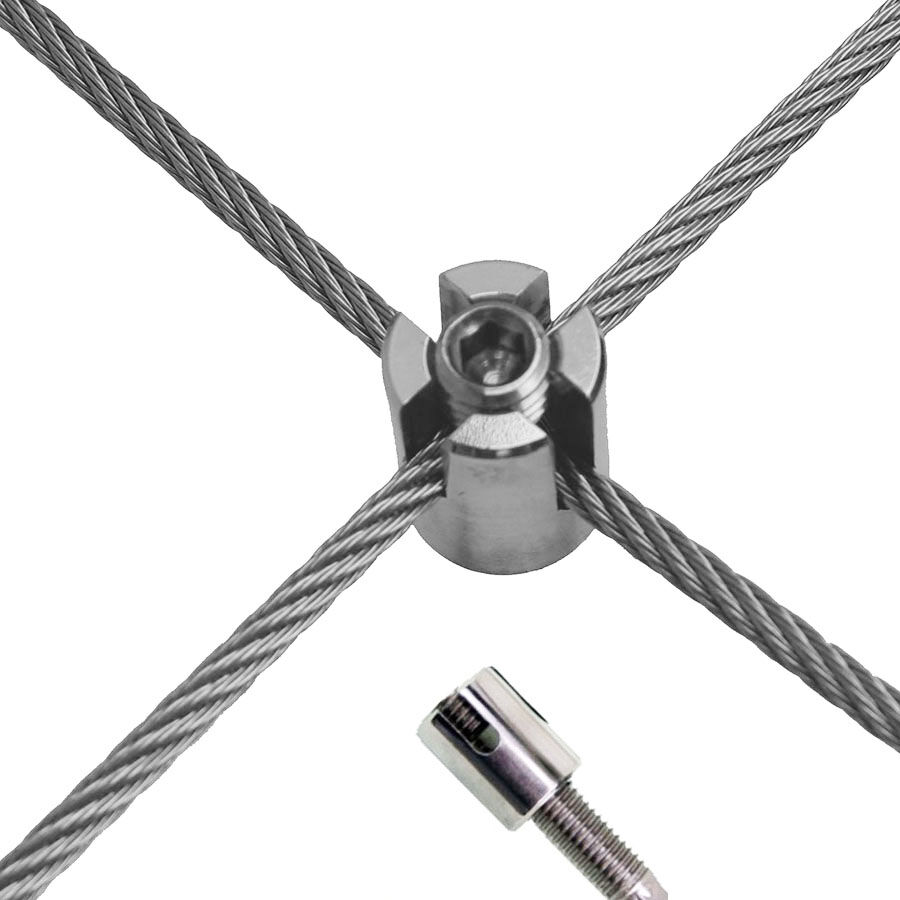

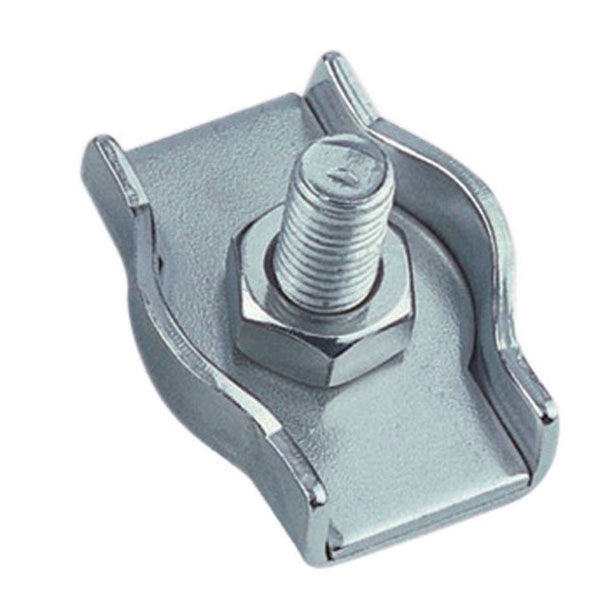

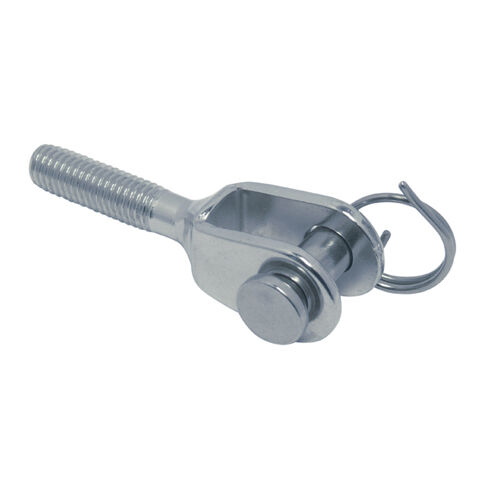

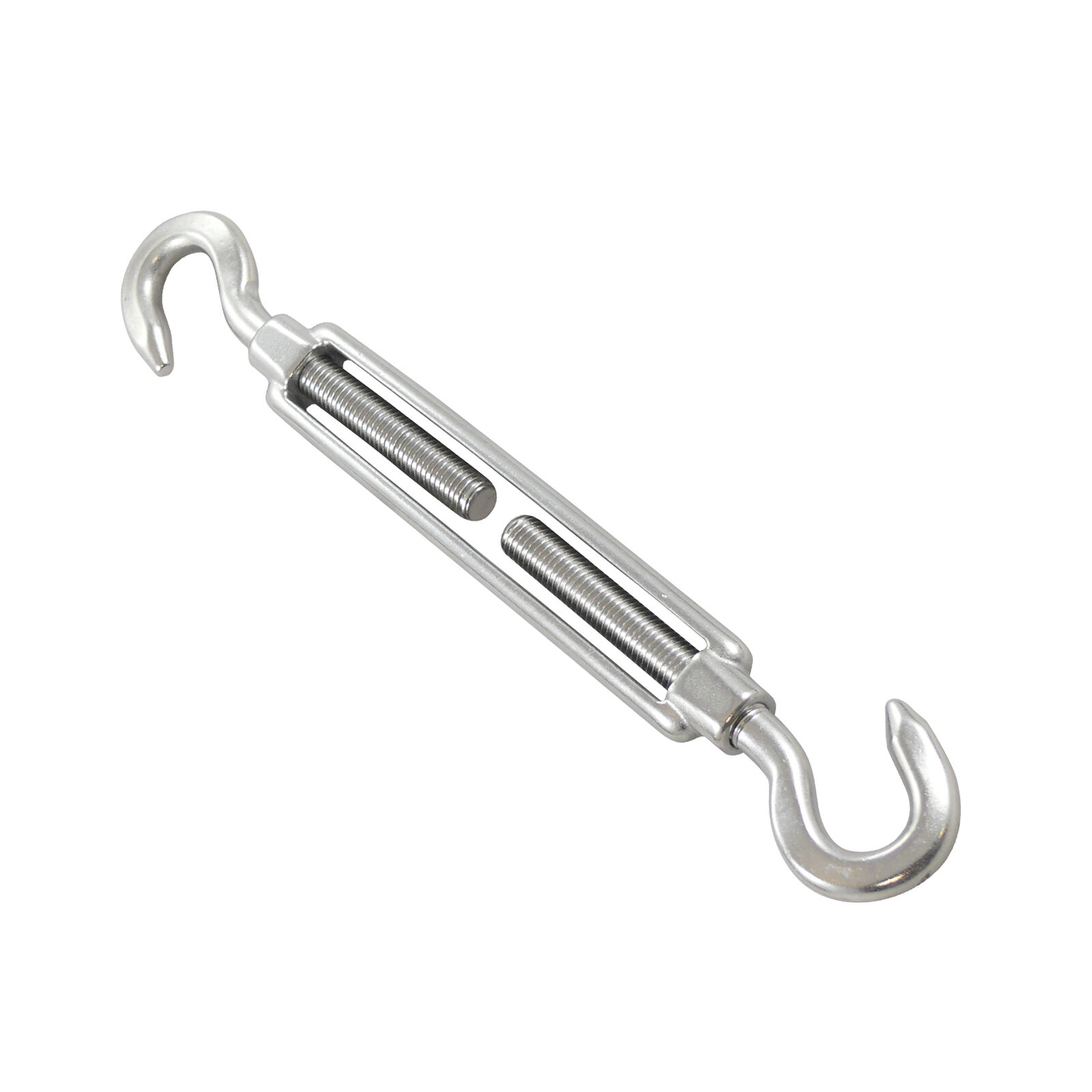

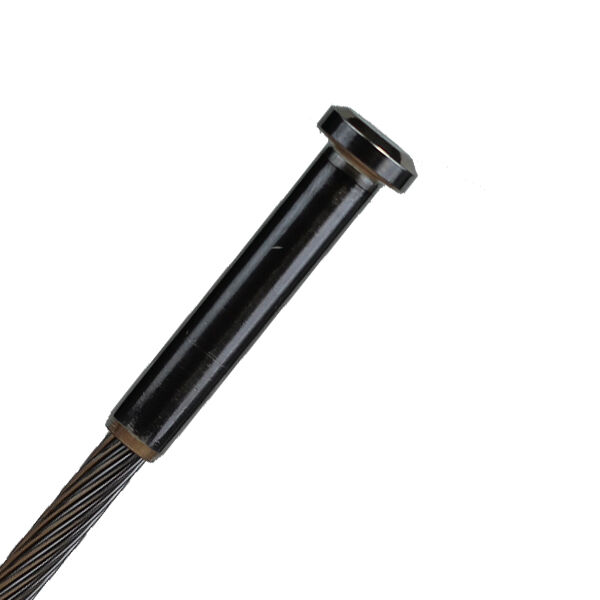

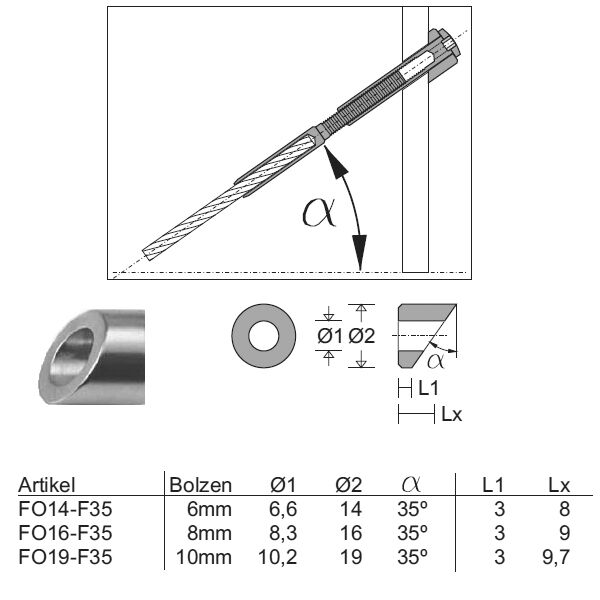

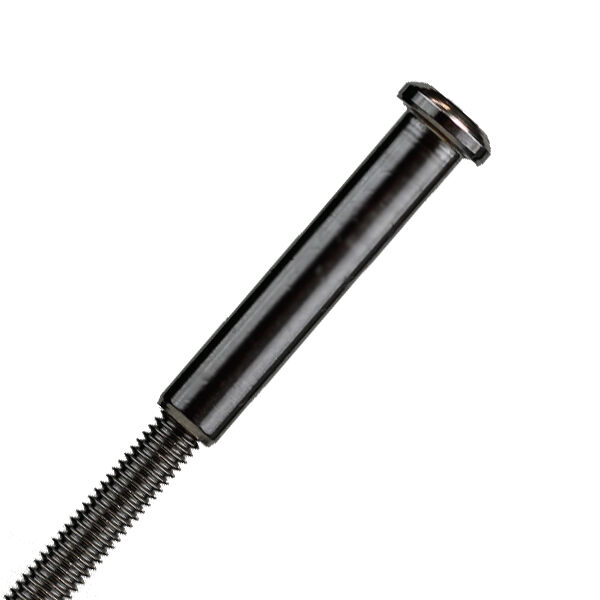

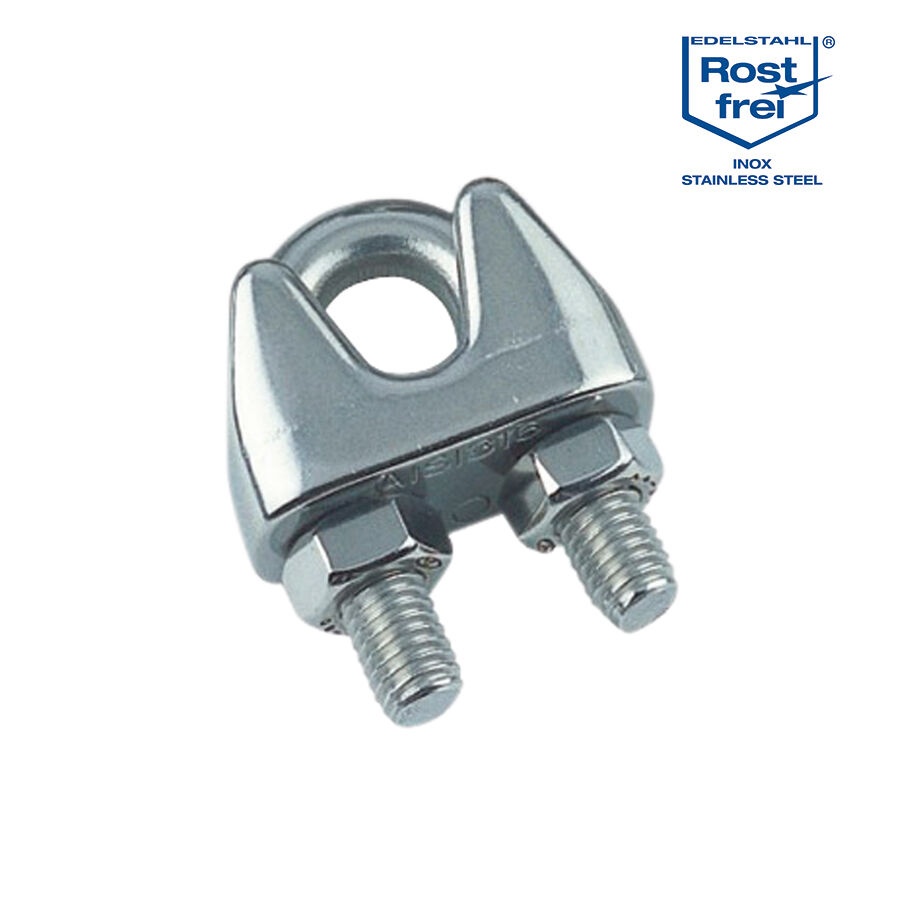

Zubehör und Verbindungselemente für Drahtseile
FAQ – Häufig gestellte Fragen zu Drahtseilen mit Öse, Schlaufe und Kausche
Für welche Anwendungen eignet sich ein Drahtseil mit Schlaufe?
Ein Drahtseil mit Schlaufe wird für allgemeine Befestigungen, Abspannungen und Sicherungen eingesetzt, bei denen ein flexibler Anschlusspunkt benötigt wird. Typisch sind Anwendungen im Bau-, Industrie- und Montagebereich mit statischer oder moderater Last.
Wann sollte ich ein Drahtseil mit Kausche verwenden?
Eine Kausche wird eingesetzt, wenn das Drahtseil dauerhaft unter Zug steht oder mechanisch stärker belastet wird. Sie stabilisiert den Biegeradius, schützt den Schlaufenbereich vor Abrieb und verhindert das Einschnüren des Seils im Anschlusspunkt.
Kann ich ein Stahlseil mit Ösen oder Kauschen nach Maß bestellen?
Ja, Stahlseile mit Ösen oder Kauschen können individuell nach Maß gefertigt werden. Länge, Seildurchmesser und Endausführung werden dabei exakt auf die jeweilige Anwendung und Belastung abgestimmt.
Welche Drahtseil-Konstruktion ist für mein Projekt geeignet?
Die Wahl hängt von der Anwendung ab: 1x19 für steife, dehnungsarme Verbindungen wie Geländer, 7x7 für universelle Anwendungen und 7x19 für flexible, bewegliche Einsätze. Entscheidend sind Belastung, Flexibilität und Einsatzumgebung.
Welche Materialausführung ist für den Außeneinsatz geeignet?
Für den Außeneinsatz wird Edelstahl A4 / 1.4401 empfohlen, da er dauerhaft korrosionsbeständig ist. Optional ist eine PVC-Ummantelung möglich, die zusätzlichen Schutz vor Abrieb, Witterungseinflüssen und Kontaktbeschädigungen bietet.
